Kan een oude PDF worden gebruikt?
Ja, een oude PDF of scan kan als bron dienen. Eerst controleren we of de tekening leesbaar is, welke schaal of maatvoering aanwezig is en of de informatie nog aansluit op de huidige woning. Een oud beeld overschrijven is niet hetzelfde als vaststellen dat de woning nu nog precies zo is.
Wanneer is een scan onvoldoende?
01 Onleesbaar
Tekst, lijnen of maatvoering zijn niet betrouwbaar te onderscheiden.
02 Geen schaal
De tekening bevat geen bruikbare schaal of controlemaat.
03 Ontbrekende maatvoering
Belangrijke maten ontbreken of zijn niet controleerbaar. Uitgangspunten en controlematen moeten eenduidig zijn voor voorbereiding en uitvoering.
04 Latere verbouwingen
De huidige woning kan afwijken van de oude situatie.
05 Ontbrekende gevels of doorsneden
De set laat niet alle bouwkundige kanten of opbouwen zien. Ze maken wijzigingen in openingen, hoogtes, materialen en aansluitingen zichtbaar.
06 Vervormde scan
Een scheve of uitgerekte scan kan maten en verhoudingen beïnvloeden.
Wat wordt opnieuw opgebouwd?

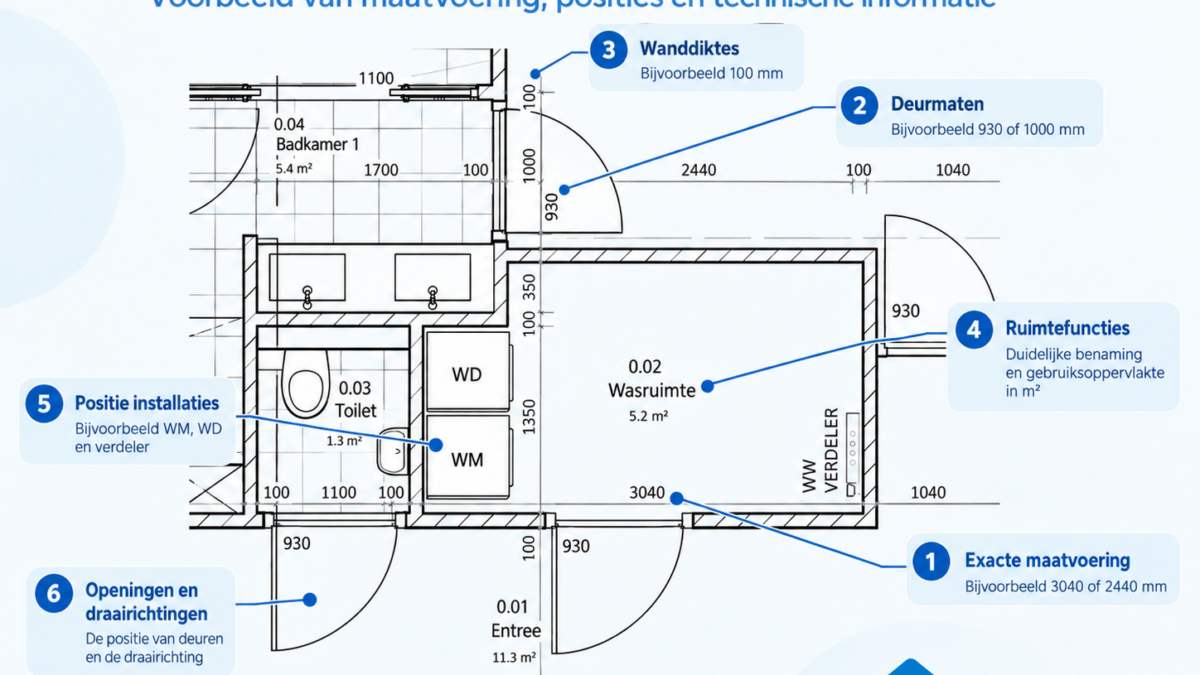

01 Plattegronden
De bestaande en gewenste indeling worden digitaal uitgewerkt. Daarop worden maatvoering, ruimten, openingen en de samenhang tussen bestaande en nieuwe situatie leesbaar vastgelegd.

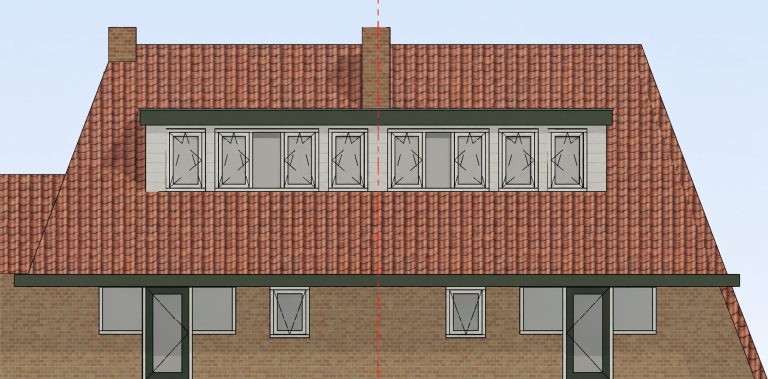

02 Gevels
Relevante aanzichten worden opnieuw leesbaar vastgelegd. Ze maken wijzigingen in openingen, hoogtes, materialen en aansluitingen zichtbaar.
03 Doorsneden
Hoogtes, vloeren en aansluitingen worden inzichtelijk gemaakt. Daarmee worden hoogtes, vloer- en dakopbouw en verticale aansluitingen controleerbaar.
04 Maatvoering
Bruikbare maten worden gecontroleerd en logisch verwerkt. Uitgangspunten en controlematen moeten eenduidig zijn voor voorbereiding en uitvoering.
05 Hoogtes
Peilen en bouwhoogtes worden toegevoegd wanneer dat nodig is. Peilen en aansluitingen met vloer en dak maken deze maat controleerbaar.
06 Relevante details
Onderdelen die voor vergunning of uitvoering belangrijk zijn, worden verder uitgewerkt.
Moet er alsnog worden ingemeten?
Dat hangt af van de kwaliteit van de oude informatie en van de huidige situatie. Als maatvoering ontbreekt of de woning is verbouwd, kan een gerichte opname nodig zijn. Bekijk ook woning laten inmeten.
Kan een PDF direct naar Revit?
Informatie uit een PDF of scan kan handmatig en technisch worden verwerkt in een digitale bouwkundige model- of tekenomgeving. Eerst wordt beoordeeld welke informatie bruikbaar is en welke controle of aanvulling nodig is. Er is geen automatische omzetting die iedere scan zonder meer betrouwbaar maakt.
Waarvoor kan de nieuwe tekenbasis worden gebruikt?
Een actuele bouwkundige tekenbasis kan helpen bij een verbouwing, vergunning, afstemming met een constructeur of overleg met een aannemer. Voor de uitvoering kan aanvullende maatvoering en detaillering nodig zijn.
Wat is het verschil tussen digitaliseren en controleren?
Digitaliseren betekent dat informatie uit een oud document opnieuw wordt getekend of gemodelleerd. Controleren betekent nagaan of die informatie nog overeenkomt met de huidige woning. Voor een betrouwbare vervolgstap zijn beide vragen belangrijk.
Zo beoordeelt u of bronbestanden bruikbaar zijn
Controleer of maatlijnen leesbaar zijn, welke schaal is vermeld en uit welk jaar de tekening komt. Vergelijk opvallende gevel- of indelingskenmerken met de huidige situatie. Een scan kan een waardevolle bron zijn, maar bewijst niet automatisch dat het gebouw nog exact zo is uitgevoerd.
Stuur daarom zowel het originele bestand als recente foto’s en een omschrijving van latere verbouwingen. SBO kan dan aangeven welke informatie kan worden overgenomen en wat gericht moet worden gecontroleerd of ingemeten.
FAQ
Veelgestelde vragen
Kan een oude PDF als basis voor bouwtekeningen worden gebruikt?
Ja, als de PDF leesbaar is en de informatie na controle bruikbaar blijkt voor uw huidige plan.
Kan een scan schaalvast worden omgezet?
Niet automatisch. De schaal en maatvoering moeten eerst worden gecontroleerd aan de hand van betrouwbare referenties.
Hoe laat ik een oude bouwtekening digitaliseren?
Stuur de oude tekening op. We beoordelen de bron en werken bruikbare informatie uit tot een actuele bouwkundige tekenbasis.
Kan een oude PDF direct in Revit worden gezet?
Informatie kan technisch en handmatig in een digitale modelomgeving worden verwerkt, maar niet iedere scan is zonder controle geschikt.
Moet mijn woning opnieuw worden ingemeten?
Dat hangt af van de kwaliteit van de oude tekeningen en van wijzigingen aan de huidige woning.
Kan de nieuwe tekenbasis voor een vergunning worden gebruikt?
Dat kan wanneer de tekeningen compleet en geschikt zijn voor de regels en het plan dat wordt beoordeeld.
Wat kost het om een oude bouwtekening uit te werken?
De kosten hangen af van de kwaliteit van de bron, de omvang van het plan en de aanvullende controle of uitwerking.
Wat moet ik opsturen voor een beoordeling?
Stuur de PDF, scan of foto’s die u heeft, plus uw adres en een korte omschrijving van waarvoor u de tekeningen wilt gebruiken.
