De vergunning is rond en de aannemer wil starten. Dan blijkt soms dat op de vergunningstekening niet staat hoe de dakrand wordt gemaakt, waar een kozijn precies komt of hoe een nieuwe vloer aansluit op de bestaande woning. Dat is het moment waarop uitvoeringstekeningen helpen.
Wat is een uitvoeringstekening?
Een uitvoeringstekening bevat de bouwkundige uitwerking, technische informatie en maatvoering die nodig zijn om een ontwerp daadwerkelijk te kunnen uitvoeren. Het is geen vaste wettelijke set. Welke informatie nodig is, hangt af van het project, de bouwmethode en van wat aannemer en leveranciers nodig hebben voor werkvoorbereiding en uitvoering.
Vergunningstekening en uitvoeringstekening: het verschil
Een vergunningstekening laat vooral zien wat u wilt bouwen. Een uitvoeringstekening legt de bouwkundige uitwerking, maatvoering en aansluitingen vast die nodig zijn om het ontwerp te kunnen uitvoeren.
Bij een aanbouw kan op een vergunningstekening bijvoorbeeld een kozijn van 2,4 meter breed staan. Voor de uitvoering kan daarnaast informatie nodig zijn over de exacte positie, onder- en bovenzijde, sparingsmaat, dorpel en aansluiting op wand en gevel.
Heeft u al vergunningstekeningen of een ontwerp?
Stuur gerust door wat u al heeft. We kunnen beoordelen welke uitvoeringstekeningen en details nog nodig zijn om het plan technisch verder uit te werken.
Wat staat er op uitvoeringstekeningen?
De exacte inhoud verschilt per project. Veelvoorkomende onderdelen zijn:
- Exacte maatvoering: zodat onderdelen op de juiste plek komen.
- Peilen en hoogtes: bijvoorbeeld vloer- en dakhoogtes.
- Wand-, vloer- en dakopbouw: welke lagen en diktes samenkomen.
- Kozijnposities en sparingen: waar openingen nodig zijn.
- Details en aansluitingen: hoe bestaande en nieuwe onderdelen op elkaar aansluiten.
- Constructieve informatie waar relevant: bijvoorbeeld een sparing, staalmaat of kolompositie uit het constructieve ontwerp.

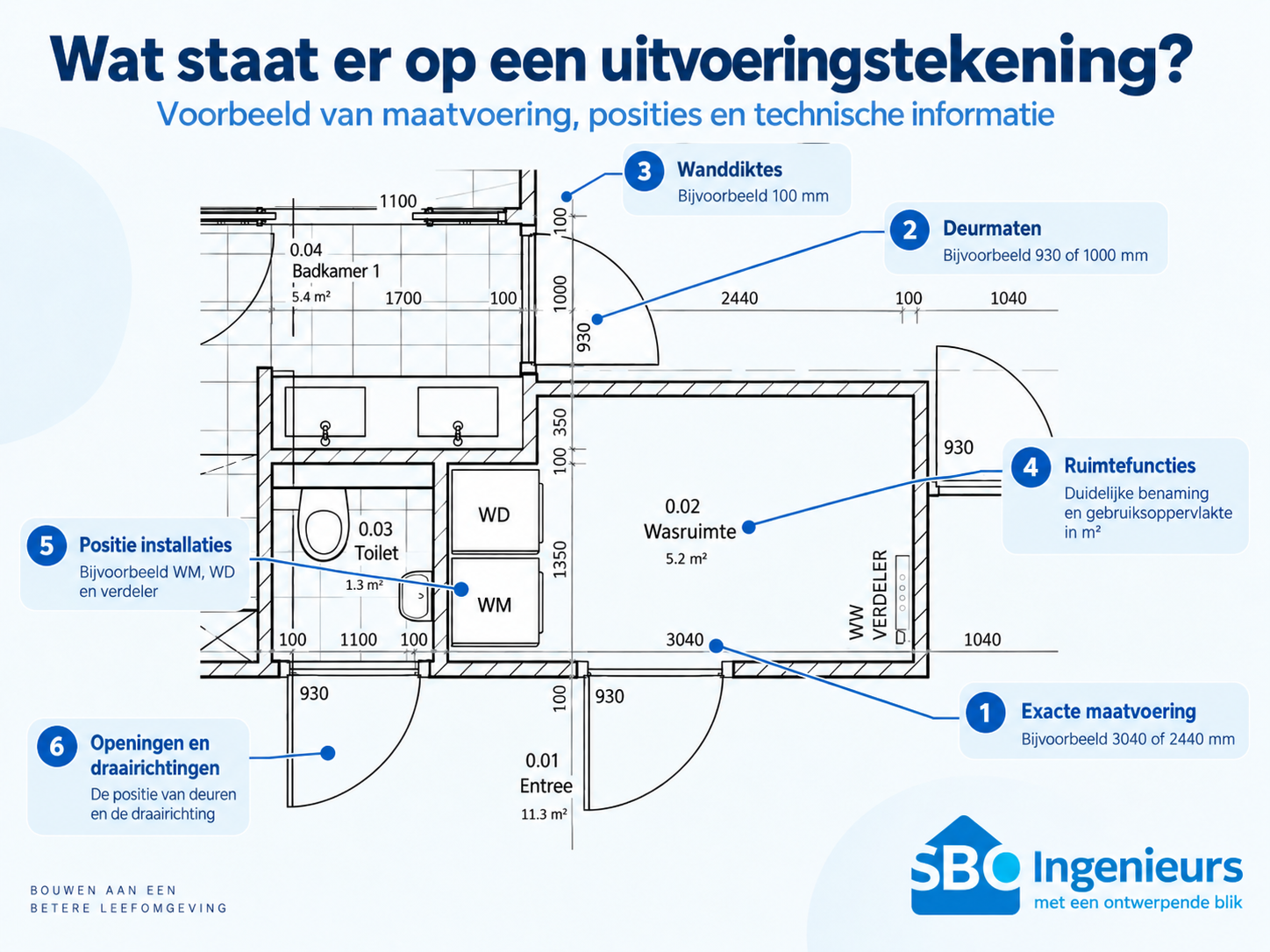

Voorbeeld uit een bouwkundige uitvoeringstekening van SBO Ingenieurs. De benodigde informatie verschilt per project.
Welke tekeningen heeft een aannemer nodig?
Welke tekeningen nodig zijn, hangt af van wat daadwerkelijk gebouwd en besteld moet worden. Vaak gaat het om maatvaste plattegronden, gevels, doorsneden en bouwkundige details.
Een aannemer kan bijvoorbeeld plattegronden nodig hebben voor de ruwbouw, details voor kritische aansluitingen en aanvullende informatie voor kozijnen, staal, dakranden of fundering. Bij een kleine verbouwing kan een beperkte aanvullende uitwerking voldoende zijn. Bij nieuwbouw, een dakopbouw of een complexere woningwijziging is meestal meer technische afstemming nodig.
Details maken kritische aansluitingen duidelijk
Een detailtekening zoomt in op één belangrijk onderdeel, bijvoorbeeld een fundering, vloeraansluiting, wandopbouw, dakrand, bestaande gevel of kozijn met dorpel. Zo zijn kritische aansluitingen vooraf uitgewerkt en hoeft de technische oplossing niet pas tijdens de uitvoering te worden bepaald.
Werktekening, uitvoeringstekening en detailtekening
In de praktijk worden de termen werktekening en uitvoeringstekening vaak door elkaar gebruikt. Beide verwijzen meestal naar tekeningen met informatie waarmee het werk technisch kan worden voorbereid en uitgevoerd.
Een detailtekening zoomt verder in op een specifieke aansluiting of opbouw. Welke naam wordt gebruikt is minder belangrijk dan de vraag of de informatie voldoende duidelijk, maatvast en afgestemd is voor het beoogde gebruik.
Afstemming met constructie en BIM
Bouwkundige maatvoering en constructieve informatie moeten op elkaar aansluiten. Denk bijvoorbeeld aan een staalmaat, sparing, oplegging, fundering of kolompositie.
Met BIM-modellering kunnen plattegronden, gevels, doorsneden en details zoveel mogelijk vanuit dezelfde modelbasis worden opgebouwd. Constructieve berekeningen en dimensionering blijven de verantwoordelijkheid van de constructeur; SBO verwerkt en coördineert de relevante constructieve informatie in de bouwkundige uitwerking.
Wanneer zijn uitvoeringstekeningen nodig?
Wacht bij voorkeur niet tot de aannemer al op de bouwplaats staat. Bepaal vóór bestellingen, staalproductie, kozijnbestelling, werkvoorbereiding en start van de uitvoering welke technische informatie nog ontbreekt.
Onvolledige informatie kan tijdens de bouw tijd en geld kosten. Tegelijk is een onnodig groot tekeningenpakket niet het doel. De benodigde uitwerking moet passen bij het project, de bouwmethode en de partijen die ermee moeten werken.
Wat kunt u aanleveren?
Het hoeft niet eerst compleet te zijn. Stuur wat u heeft: vergunningstekeningen, een ontwerp, PDF- of DWG-bestanden, constructietekeningen, foto’s, een korte omschrijving van het plan en eventueel de gewenste startdatum. Op basis daarvan kan worden bepaald welke technische uitwerking nog nodig is.
Waarvan hangen de kosten van uitvoeringstekeningen af?
De kosten hangen vooral af van de grootte en complexiteit van het project, de kwaliteit van de bestaande tekeningen, het aantal benodigde details, de projectfase en hoeveel technische afstemming nog nodig is.
Een kleine verbouwing waarbij al bruikbare vergunningstekeningen beschikbaar zijn vraagt doorgaans minder uitwerking dan een complete nieuwbouwwoning of een project waarbij de bestaande informatie eerst moet worden gecontroleerd en aangevuld.
Uitvoeringstekeningen bij SBO Ingenieurs
SBO werkt bestaande ontwerpen en vergunningstukken verder uit naar bruikbare bouwkundige informatie voor werkvoorbereiding en uitvoering.
Daarbij tekenen we niet alleen onderdelen verder uit. We controleren ook of maatvoering, opbouwen, details en constructieve uitgangspunten logisch op elkaar aansluiten. Waar nodig stemmen we relevante informatie af met constructeur, aannemer of andere adviseurs.
Lees meer over onze dienst uitvoeringstekeningen.
FAQ
Veelgestelde vragen
Wat is een uitvoeringstekening?
Een uitvoeringstekening bevat de bouwkundige uitwerking, technische informatie en maatvoering die nodig zijn om een ontwerp daadwerkelijk uit te voeren. Welke informatie nodig is, hangt af van het project, de bouwmethode en de partijen die met de tekeningen moeten werken.
Wat is het verschil tussen een vergunningstekening en een uitvoeringstekening?
Een vergunningstekening laat vooral zien wat u wilt bouwen en bevat de informatie die voor de betreffende aanvraag nodig is. Een uitvoeringstekening gaat verder in op maatvoering, opbouwen, posities en aansluitingen die nodig zijn voor werkvoorbereiding en uitvoering.
Heb ik altijd uitvoeringstekeningen nodig?
Niet altijd. Bij een eenvoudige verbouwing kan een beperkte aanvullende uitwerking voldoende zijn. Bij nieuwbouw, een dakopbouw of werkzaamheden met veel maatvoering en technische aansluitingen is meestal een uitgebreidere uitwerking nodig.
Welke tekeningen heeft een aannemer nodig?
Dat verschilt per project. Vaak zijn maatvaste plattegronden, gevels, doorsneden en bouwkundige details nodig. Voor specifieke onderdelen kunnen daarnaast tekeningen of gegevens voor bijvoorbeeld kozijnen, staal, fundering of dakranden nodig zijn.
Wat is het verschil tussen een werktekening en een uitvoeringstekening?
De termen worden in de praktijk vaak door elkaar gebruikt. Beide verwijzen meestal naar tekeningen met informatie waarmee het werk technisch kan worden voorbereid en uitgevoerd. Belangrijker dan de naam is of de inhoud past bij het beoogde gebruik.
Zijn detailtekeningen onderdeel van uitvoeringstekeningen?
Vaak wel. Een detailtekening laat een specifieke bouwkundige aansluiting of opbouw op grotere schaal zien, bijvoorbeeld bij een fundering, vloer, gevel, dakrand of kozijn. Daarmee worden kritische aansluitingen vooraf duidelijk gemaakt.
Kunnen uitvoeringstekeningen vanuit een BIM-model worden gemaakt?
Ja. Met een goed opgebouwde BIM-modelbasis kunnen plattegronden, gevels, doorsneden en details zoveel mogelijk vanuit dezelfde technische informatie worden opgebouwd. De modelinhoud moet wel aansluiten op de projectfase en het beoogde gebruik.
Wat moet ik aanleveren om uitvoeringstekeningen te laten maken?
Stuur wat u al heeft, zoals vergunningstekeningen, een ontwerp, PDF- of DWG-bestanden, constructietekeningen, foto’s en een korte omschrijving van het plan. Het hoeft niet eerst volledig te zijn; op basis van de beschikbare informatie kan worden bepaald wat nog ontbreekt.
