Welke bouwtekeningen zijn nodig voor een omgevingsvergunning?

Voor een omgevingsvergunning bestaat niet één vaste set bouwtekeningen die voor ieder project hetzelfde is. Welke stukken nodig zijn, hangt af van het bouwplan, de activiteit, de locatie en de regels die op het project van toepassing zijn.

Tijdens de aanvraag geeft het Omgevingsloket aan welke gegevens en documenten moeten worden aangeleverd. Bij veel verbouwingen vormen een situatietekening, plattegronden, gevels en doorsneden de bouwkundige basis. Afhankelijk van het plan kunnen aanvullende tekeningen, berekeningen of onderzoeken nodig zijn.

De exacte indieningsset verschilt per aanvraag. Toch komen bij veel bouwkundige vergunningaanvragen dezelfde soorten tekeningen terug. Samen moeten deze voldoende duidelijk maken wat er nu aanwezig is, wat verandert en hoe het nieuwe bouwplan eruitziet.

• Situatietekening
  Laat zien waar het bouwwerk op het perceel ligt en hoe het plan zich verhoudt tot de bestaande bebouwing, perceelgrenzen en omgeving.
• Plattegronden
  Maken per relevante bouwlaag de indeling, maatvoering, ruimtefuncties en wijzigingen tussen bestaande en nieuwe situatie duidelijk.
• Geveltekeningen
  Tonen welke delen van het uiterlijk veranderen, bijvoorbeeld kozijnen, dakkapellen, dakvorm, bouwhoogte en relevante materialisatie.
• Doorsneden
  Maken vloerpeilen, hoogtes, bouwlagen, dakvormen en de verticale aansluiting tussen bestaande en nieuwe delen inzichtelijk.
• Bouwkundige details
  Kunnen nodig zijn wanneer een specifieke opbouw of aansluiting belangrijk is voor de beoordeling of technische onderbouwing.

Welke van deze onderdelen daadwerkelijk moeten worden ingediend, volgt uit de aanvraagvereisten voor uw concrete project.

Een situatietekening laat zien waar het bestaande gebouw en de geplande wijziging op het perceel liggen. Relevante afstanden tot perceelgrenzen, omliggende bebouwing en andere ruimtelijke gegevens kunnen nodig zijn om de positie van het plan te beoordelen.

Welke informatie precies op de situatietekening moet staan, hangt af van de aanvraag. Gebruik daarom een passende, leesbare schaal die voldoet aan de toepasselijke aanvraagvereisten en neem geen vaste schaal als universele regel aan.

Plattegronden tonen de indeling en maatvoering van een woning of gebouw per relevante bouwlaag. Bij een verbouwing is het meestal belangrijk dat duidelijk onderscheid bestaat tussen de bestaande en de nieuwe situatie.

Bij een aanbouw kan bijvoorbeeld zichtbaar worden welke bestaande gevel wordt geopend, hoe de nieuwe ruimte aansluit en waar nieuwe kozijnen of deuren komen. Bij een interne verbouwing moet duidelijk zijn welke wanden verdwijnen, welke worden toegevoegd en welke ruimtefuncties veranderen.

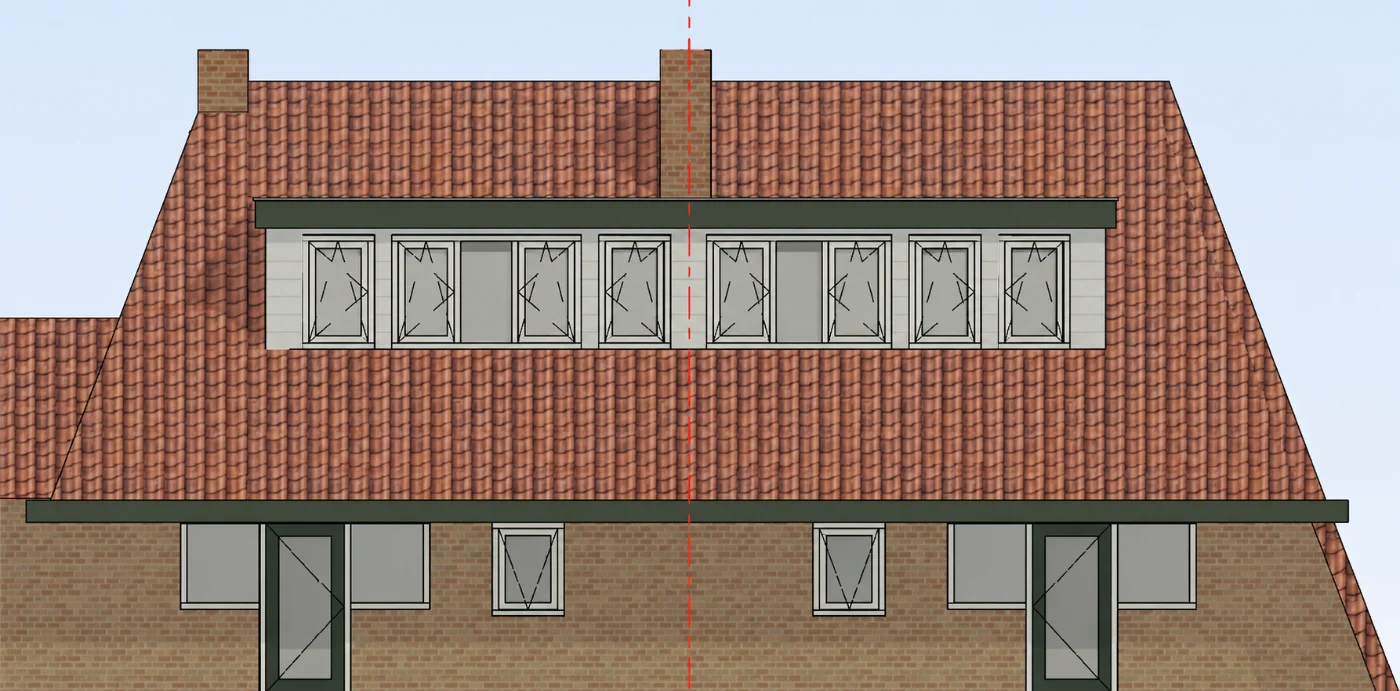

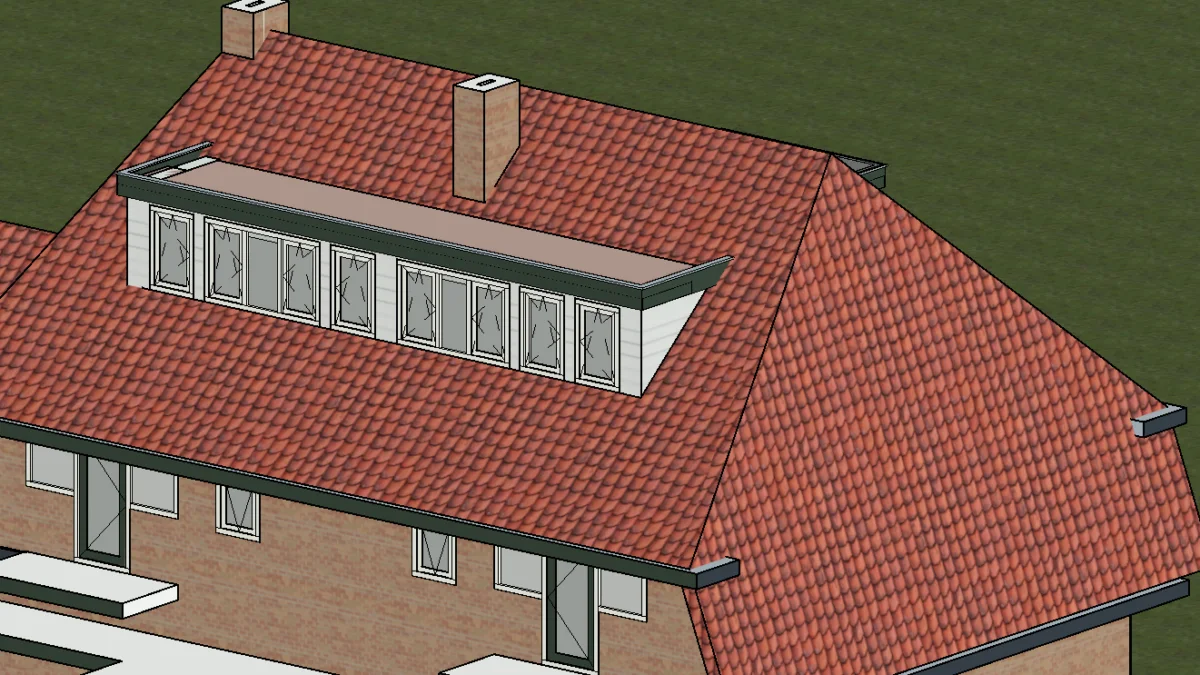

Geveltekeningen laten zien hoe de relevante zijden van het gebouw er vóór en na de verbouwing uitzien. Daarmee kunnen onder meer gevelopeningen, dakvorm, dakkapellen, bouwhoogtes en materiaalverschillen worden beoordeeld.

Niet iedere aanvraag vraagt automatisch dezelfde gevelaanzichten. Welke gevels en gegevens nodig zijn, wordt bepaald door het concrete plan en de aanvraagvereisten.

Een doorsnede is een verticale snede door het gebouw. Daarmee worden informatie en verhoudingen zichtbaar die in een plattegrond moeilijk zijn af te lezen, zoals vloerpeilen, verdiepingshoogtes, dakvormen en aansluitingen tussen bestaande en nieuwe bouwdelen.

Bij een aanbouw kan een doorsnede bijvoorbeeld laten zien hoe vloer en dak aansluiten op de bestaande woning. Bij een dakopbouw helpt een doorsnede om de nieuwe bouwhoogte en verticale samenhang van het plan duidelijk te maken.

Een vergunningaanvraag kan meer vragen dan alleen bouwkundige tekeningen. Afhankelijk van het project kunnen bijvoorbeeld constructieve gegevens, Bbl-onderbouwingen of andere specialistische onderzoeken nodig zijn.

Denk bijvoorbeeld aan constructieve veiligheid, daglicht, ventilatie, brandveiligheid of andere project- en locatiegebonden onderwerpen. Voeg niet op voorhand willekeurige rapportages toe: controleer eerst welke gegevens voor de concrete aanvraag vereist zijn.

Wanneer constructieve berekening en dimensionering nodig zijn, blijven deze de verantwoordelijkheid van de constructeur. SBO kan de bevestigde constructieve uitgangspunten vervolgens bouwkundig verwerken en afstemmen met de tekeningen.

Ja. Bestaande of oude bouwtekeningen kunnen een goede onderlegger zijn wanneer ze voldoende actueel, leesbaar en betrouwbaar zijn.

Bij bestaande bouw moet wel worden gecontroleerd of de werkelijke situatie nog overeenkomt met de beschikbare tekeningen. Latere verbouwingen, maatverschillen of ontbrekende informatie kunnen betekenen dat een gerichte opname of inmeting nodig is.

Een oude tekening is daarom een informatiebron, maar niet automatisch bewijs dat de woning exact zo is uitgevoerd. Lees ook meer over bouwkundig tekenwerk.

Het gaat niet alleen om wie een tekening maakt, maar vooral om de vraag of de informatie voldoende duidelijk, betrouwbaar en compleet is om het bouwplan te kunnen beoordelen. De uitleg over een bouwtekening lezen helpt bij schaal, maatvoering en revisiestatus.

Bij een eenvoudig plan kan veel informatie overzichtelijk zijn. Bij een verbouwing in bestaande bouw, een wijziging van constructie, dak of gevel kan de bouwkundige samenhang ingewikkelder worden. Dan is professionele uitwerking vaak verstandig om bestaande en nieuwe situatie, maatvoering en technische informatie goed op elkaar af te stemmen.

Als voor de beoordeling informatie ontbreekt, kan het bevoegd gezag om aanvullende gegevens vragen. Ontbrekende of onduidelijke stukken kunnen daardoor extra afstemming en doorlooptijd veroorzaken.

Daarom is het verstandig om vóór indiening te controleren of tekeningen, formulieren en specialistische stukken dezelfde uitgangspunten gebruiken en samen voldoende informatie geven voor de aanvraag.

Niet automatisch. Vergunningstekeningen zijn in de eerste plaats bedoeld om het bouwplan te kunnen beoordelen.

Voor werkvoorbereiding en uitvoering kan de aannemer aanvullende informatie nodig hebben, zoals exacte maatvoering, bouwkundige opbouwen, peilen, aansluitingen, sparingen en details.

Wilt u weten wat er in de volgende fase meestal nodig is? Lees dan ook ons artikel over uitvoeringstekeningen.

SBO kan een schets, bestaand ontwerp of beschikbare bouwtekeningen verder uitwerken tot een samenhangende bouwkundige aanvraagset.

We bepalen eerst welke informatie voor het project nodig is en werken vervolgens de bestaande en nieuwe situatie uit in de passende tekeningen. Waar aanvullende specialistische informatie nodig is, stemmen we die af met de betreffende adviseur en verwerken we de relevante uitgangspunten bouwkundig.

Indien gewenst kan SBO ook de omgevingsvergunning indienen en bouwkundige vragen tijdens de behandeling oppakken. Voor bouwkundig tekenwerk kunt u eveneens bij SBO terecht.
