Wat betekent technische uitwerking van een architectonisch ontwerp?
Bij technische uitwerking worden architectonische keuzes vertaald naar controleerbare maatvoering, opbouwen en aansluitingen. Het ontwerpbeeld blijft leidend, terwijl zichtbaar wordt hoe gevel, dak, vloer, kozijnen en constructieve uitgangspunten op elkaar aansluiten.
Dit is meer dan extra tekencapaciteit. Het vraagt inhoudelijke keuzes over maakbaarheid en informatieniveau, zonder ontwerp- of adviseursverantwoordelijkheden over te nemen die buiten de afgesproken scope vallen.
Wanneer SBO inschakelen?
SBO kan aansluiten wanneer een schetsontwerp, voorlopig ontwerp of definitief ontwerp bouwkundig verder moet worden uitgewerkt. Dat is vooral nuttig als maatvoering, technische opbouwen en informatie van adviseurs in één planbasis moeten samenkomen.
Voor tijdelijke modelleercapaciteit zonder inhoudelijke ontwerpversterking past BIM-tekenwerk uitbesteden beter.
Extra Revit-capaciteit of inhoudelijke technische uitwerking?
Extra Revit-capaciteit vergroot vooral de beschikbare modelleer- en tekenproductie binnen bestaande afspraken. De opdrachtgever of architect levert dan duidelijke uitgangspunten, standaarden en besluiten aan.
Inhoudelijke technische uitwerking gaat verder: bouwkundige opbouwen, maatvoering, aansluitingen en maakbaarheid worden binnen de opdracht onderzocht en met adviseursinformatie gecoördineerd. Vooraf moet duidelijk zijn welke van deze twee rollen het project vraagt.
Van ontwerp naar technisch model
De beschikbare ontwerpstukken worden gecontroleerd op onderlinge samenhang. Daarna wordt afgesproken welke informatie in het bouwkundige model en de tekeningen moet komen en voor welke projectfase deze wordt gebruikt.
IN DE UITWERKING
Welke onderdelen worden technisch uitgewerkt?
01 Bouwkundige maatvoering
Maten, peilen en posities worden consequent verwerkt vanuit de afgesproken ontwerp- en projectbasis. Uitgangspunten en controlematen moeten eenduidig zijn voor voorbereiding en uitvoering.
02 Gevel- en dakopbouwen
Opbouwen worden afgestemd op ontwerp, prestaties, aansluitingen en beschikbare productspecificaties.
03 Details en aansluitingen
Kritieke knopen worden uitgewerkt zodra voldoende constructieve en productspecifieke informatie beschikbaar is.
04 Constructieve uitgangspunten
Bevestigde informatie van de constructeur wordt bouwkundig verwerkt; de constructeur blijft verantwoordelijk voor de berekening. De constructeur bepaalt op basis van belasting en bestaande opbouw welke oplossing verantwoord is.
Afstemming met leveranciers en adviseurs
Constructeur, installateur en leveranciers leveren ieder eigen uitgangspunten. SBO verwerkt de bevestigde bouwkundige gevolgen, signaleert zichtbare conflicten en houdt openstaande informatie herkenbaar.
Bij kozijnen, gevelsystemen en dakopbouwen zijn productmaten en aansluitvoorwaarden vaak pas later definitief. Vaste controlemomenten voorkomen dat voorlopige leveranciersinformatie ongemerkt als uitvoeringsgereed wordt gepresenteerd.
Vergunning versus uitvoering
Voor een vergunning moet het plan voldoende duidelijk zijn voor de betreffende beoordeling. Een uitvoeringsset vraagt doorgaans aanvullende maatvoering, materiaalopbouwen, aansluitingen en details.
Daarom wordt vooraf afgesproken welke fase SBO uitwerkt. Een vergunningsmodel wordt niet automatisch als volledige bouw- of productietekening aangemerkt.
Welke input ontvangt SBO?
De input kan bestaan uit schets- of definitief ontwerp, modellen, plattegronden, gevels, doorsneden, beeldkwaliteitseisen en materiaalkeuzes. Ook beschikbare constructieve, installatie- en leveranciersuitgangspunten horen bij de overdracht.
Belangrijk is dat versies en besluitstatus duidelijk zijn. Open ontwerpkeuzes worden benoemd voordat ze in maatvoering en meerdere tekenbladen doorwerken.
Welke output ontvangt het projectteam?
Afhankelijk van de opdracht ontvangt het team een gecoördineerd bouwkundig model, plattegronden, gevels, doorsneden en relevante details. De output kan worden afgestemd op vergunning, aanbesteding, leveranciersafstemming of uitvoering.
Bij overdracht worden bestandsformaat, revisie, modelstatus en bekende beperkingen vastgelegd. Zo weet de aannemer welke informatie voor uitvoering is vrijgegeven en welke punten nog openstaan.
Verantwoordelijkheden binnen het projectteam
De architect bewaakt de architectonische uitgangspunten binnen diens opdracht. Constructeur, installatieadviseur en leveranciers blijven verantwoordelijk voor hun eigen berekeningen, ontwerpen en productinformatie.
SBO coördineert de bouwkundige verwerking binnen de afgesproken scope. Technische uitwerking maakt verantwoordelijkheden expliciet; zij voegt disciplines niet stilzwijgend samen.
Van ontwerpbesluit naar controleerbare technische informatie
Markeer welke architectonische uitgangspunten leidend zijn en welke onderdelen nog ontwerpvrijheid hebben. SBO kan vervolgens maatvoering, opbouwen en aansluitingen uitwerken zonder onbedoeld ontwerpkeuzes over te nemen die bij architect of opdrachtgever horen.
Een gezamenlijke afstemmingslijst helpt om informatie van constructeur, installateur en leveranciers op tijd te verwerken. Zo worden openstaande keuzes zichtbaar voordat ze in meerdere tekeningen of modellen doorwerken.
PROJECT IN DE PRAKTIJK

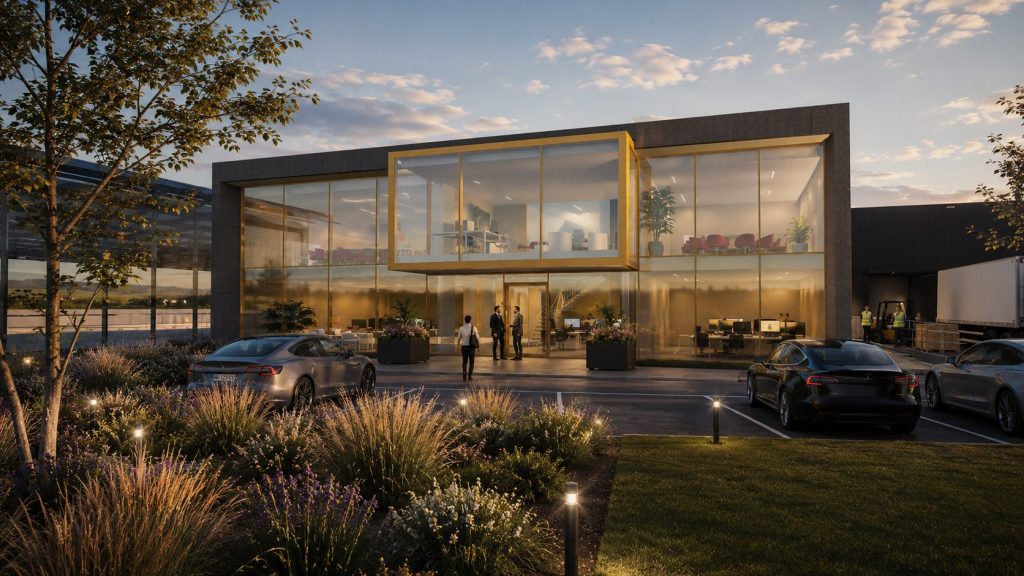

Technische uitwerking voor Royal Berry Bemmel
Binnen dit nieuwbouwproject kwamen bouwkundige uitwerking, modelinformatie en afstemming met andere disciplines samen. SBO werkte het uitvoeringsontwerp, de detailengineering en constructieve tekeningen uit in BIM/Revit.
VOLGENDE STAP
Wilt u een ontwerp technisch verder laten uitwerken?
Stuur het ontwerp, de huidige projectinformatie en een korte omschrijving van de gewenste vervolgfase. We bekijken welke technische uitwerking en afstemming nodig zijn.
FAQ
Veelgestelde vragen
Wat betekent een architectonisch ontwerp technisch uitwerken?
Het ontwerp wordt vertaald naar consistente bouwkundige tekeningen, modelinformatie, maatvoering, opbouwen en details voor de afgesproken projectfase.
Wanneer kan SBO bij een ontwerp aansluiten?
Wanneer een bestaand ontwerp bouwkundig verder moet worden uitgewerkt voor vergunning, technische voorbereiding of uitvoering.
Neemt SBO het ontwerp van de architect over?
Nee, niet automatisch. Ontwerpverantwoordelijkheid, technische scope en beslismomenten worden vooraf duidelijk verdeeld.
Kan SBO het ontwerp in BIM uitwerken?
Ja. Modelinhoud, software, informatiebehoefte en opleverformaten worden per project afgesproken.
Verwerkt SBO constructieve uitgangspunten?
Ja, wanneer de constructeur bevestigde informatie aanlevert. De constructeur blijft verantwoordelijk voor berekening en dimensionering.
Kan SBO details en aansluitingen uitwerken?
Ja, als ontwerp-, constructieve en productspecifieke uitgangspunten voldoende duidelijk zijn voor de afgesproken details.
Welke documenten moet ik aanleveren?
Het ontwerp, bestaande projectinformatie, adviseursstukken, planning, standaarden en een duidelijke omschrijving van de gewenste projectfase.
Welke bestanden levert SBO op?
Dat kan een BIM-model en een set plattegronden, gevels, doorsneden en details zijn. De exacte oplevering wordt vooraf vastgelegd.
