Wat krijgt u bij een Revit-model van uw bestaande woning?
U krijgt een digitale bouwkundige basis waarin de afgesproken delen van de bestaande woning samenhangend zijn gemodelleerd. Vanuit die basis kunnen plattegronden, gevels en doorsneden worden gegenereerd.
Het model bevat alleen informatie die uit bruikbare tekeningen, opname of andere bevestigde bronnen kan worden afgeleid. Verborgen constructies en materiaalopbouwen zijn niet automatisch bekend.
Wanneer is Revit nuttiger dan alleen een PDF-basis?
Revit is vooral nuttig wanneer meerdere verbouwingsvarianten, bouwlagen of vervolgfases vanuit dezelfde basis moeten worden uitgewerkt. Een wijziging in het model kan dan consistent doorwerken in verschillende aanzichten.
Voor een zeer beperkte vraag kan een 2D-tekening voldoende zijn. Het gebruiksdoel bepaalt of een model de extra opbouw waard is.
Welke informatie is nodig?
01 Bestaande tekeningen
Plattegronden, gevels en doorsneden worden beoordeeld op datum, maatvoering en overeenkomst met de woning.
02 Foto’s
Foto’s helpen openingen, materialen en zichtbare afwijkingen te begrijpen.
03 Gerichte opname
Ontbrekende relevante maten en hoogtes kunnen op locatie worden vastgelegd.
04 Verbouwplan
Een schets en het beoogde gebruik bepalen welke zones nauwkeurig nodig zijn.
Moet de hele woning worden ingemeten?
Niet altijd. Bij een plaatselijke verbouwing kan een gerichte opname voldoende zijn, zolang aansluitende bouwdelen en maatketens betrouwbaar bekend zijn. Voor een integrale renovatie kan een bredere opname logisch zijn.
SBO bepaalt de opnamescope aan de hand van het plan, niet op basis van een standaardpakket.
Hoe wordt de nieuwe verbouwing toegevoegd?
De bestaande situatie blijft herkenbaar als uitgangspunt. De aanbouw, dakopbouw, dakkapel of nieuwe indeling wordt als nieuwe toestand uitgewerkt, zodat wijzigingen in plattegrond, gevel en doorsnede onderling kloppen.
Constructieve onderdelen worden alleen verwerkt op basis van door de constructeur vrijgegeven informatie.
Gebruik voor vergunning en technische vervolgfases
Vanuit het model kunnen tekeningen voor een vergunningsaanvraag worden opgebouwd. Voor uitvoering kan later extra maatvoering, detaillering en leveranciersinformatie nodig zijn.
Een vergunningmodel is daarom niet automatisch een uitvoeringsmodel. Per fase wordt afgesproken welke informatie wordt toegevoegd.
Welke modelafspraken horen bij de opdracht?
Leg vast welke bouwdelen worden gemodelleerd, welke bronnen gelden, welke toleranties acceptabel zijn, welke output wordt geleverd en waarvoor het model mag worden gebruikt. Benoem ook onbekende onderdelen en uitsluitingen.
PROJECT IN DE PRAKTIJK

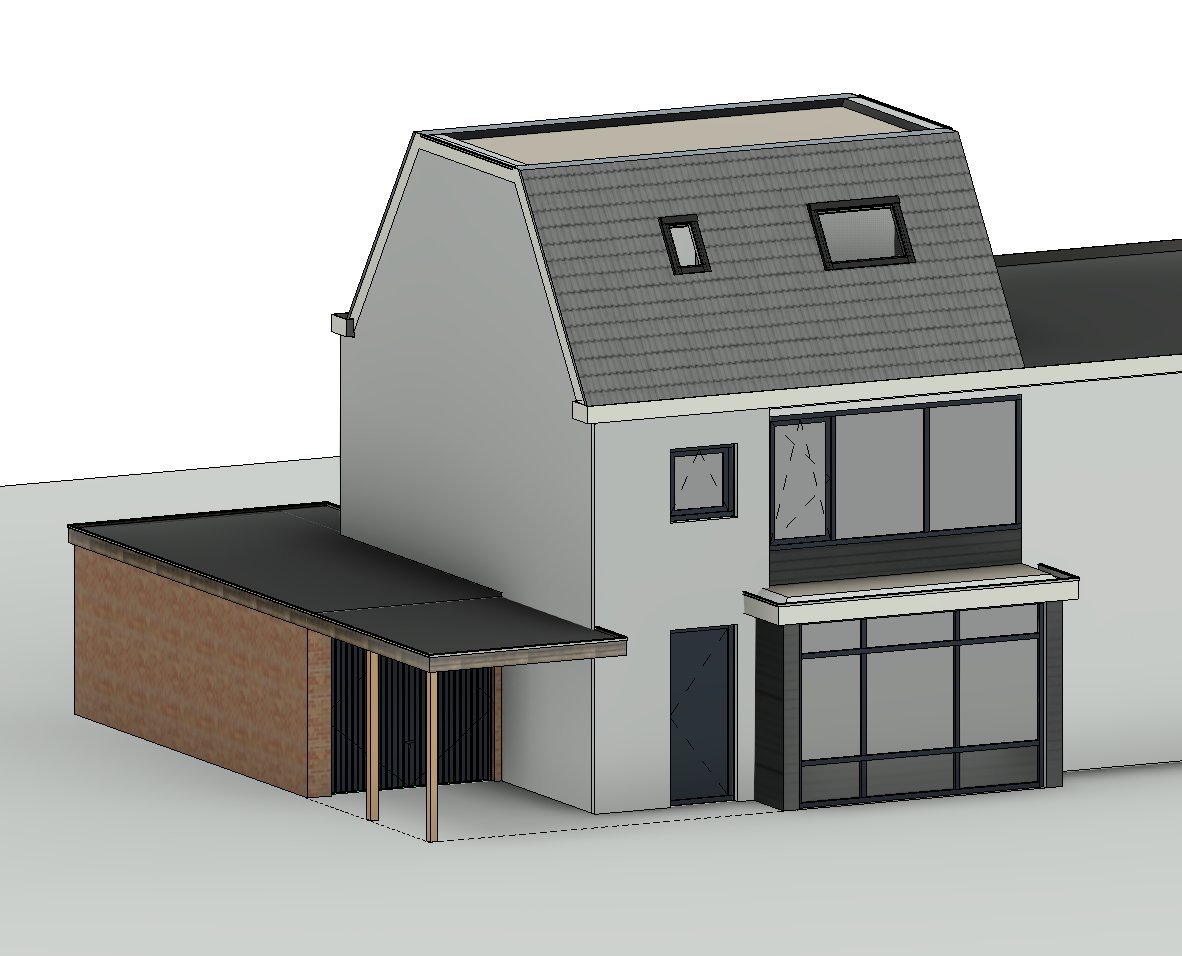

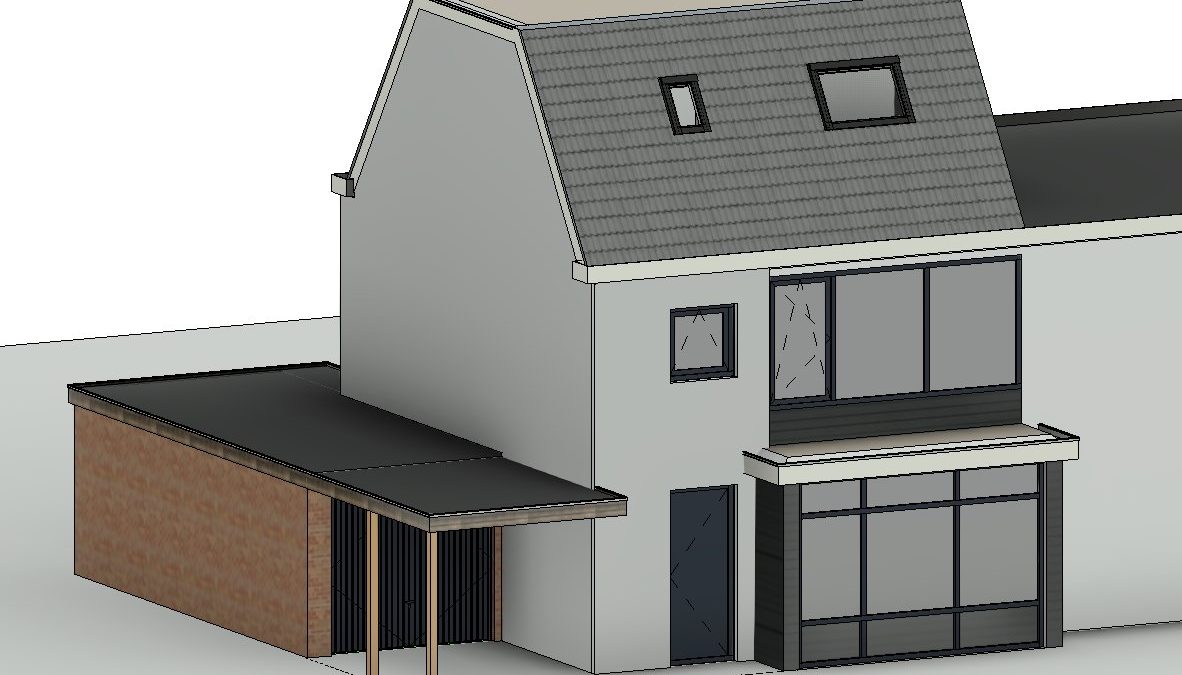

Bestaande woning en nieuwe dakopbouw in Revit
Bij Dakopbouw + erker Ede zijn de bestaande woning en nieuwe bouwdelen in één Revit-model samengebracht. Dat bood een consistente basis voor de gewijzigde plattegronden, gevels en aansluitingen van het verbouwplan.
VOLGENDE STAP
Wilt u uw bestaande woning als Revit-model laten uitwerken?
Stuur uw adres, bestaande tekeningen en een omschrijving van het gebruiksdoel. We bekijken welke opname en modeluitwerking nodig zijn.
FAQ
Veelgestelde vragen
Wat is een Revit-model van een bestaande woning?
Een digitaal bouwkundig model van de afgesproken onderdelen van de huidige woning.
Wanneer is een Revit-model nuttig bij verbouwing?
Wanneer meerdere tekeningen, ontwerpvarianten of technische disciplines vanuit één consistente basis moeten werken.
Welke informatie heeft SBO nodig?
Bestaande tekeningen, scans, foto’s, adresgegevens en waar nodig gecontroleerde maatvoering.
Moet mijn woning worden ingemeten voor een Revit-model?
Dat hangt af van de betrouwbaarheid en volledigheid van de bestaande informatie.
Worden installaties en constructies automatisch gemodelleerd?
Nee. Alleen onderdelen met voldoende broninformatie en binnen de afgesproken scope worden opgenomen.
Kan het model voor vergunningstekeningen worden gebruikt?
Ja, wanneer de modelbasis en uitwerking geschikt zijn voor de projectspecifieke aanvraagstukken.
Wat is het verschil tussen een Revit-model en een PDF?
Een PDF is een vaste weergave; in Revit zijn verschillende tekenaanzichten gekoppeld aan één modelbasis.
Kan SBO ook het nieuwe verbouwplan in het model verwerken?
Ja, wanneer scope, ontwerpuitgangspunten en benodigde technische informatie vooraf zijn afgestemd.
