Bouwtekeningen voor een vrijstaande woning in Kaatsheuvel

Een vrijstaande woning vraagt om samenhang tussen situatietekening, plattegronden, gevels, doorsneden en de technische opbouw. Naarmate het project verder gaat, worden hoofdmaatvoering, peilen, details en bevestigde informatie van constructeur en leveranciers belangrijker. De exacte set volgt uit ontwerp, aanvraag en uitvoeringsstrategie.

SBO kan een ontwerp bouwkundig doorontwikkelen zonder de architectonische rol over te nemen. Voor algemene verbouwingsvragen is er bouwtekening laten maken voor een verbouwing; hier staat een nieuwe vrijstaande woning in Kaatsheuvel centraal.

Meerdere volumes, kappen en niveauverschillen moeten in iedere tekening hetzelfde zijn. Daarom worden stramien, vloerpeilen, bouwhoogtes, sparingen en hoofdafmetingen vroeg vastgelegd. Onopgeloste ontwerpvragen blijven zichtbaar en worden niet stilzwijgend als definitief gemodelleerd.

Een goed BIM-model helpt plattegronden, gevels en doorsneden consistent te houden. Het model is geen doel op zichzelf: afspraken over detailniveau, broninformatie en gebruik bepalen welke onderdelen erin thuishoren. Ook wijzigingen worden vanuit dezelfde basis gecontroleerd, zodat een aangepast dak of geveldeel niet losraakt van de overige tekeningen.

Voor de vergunning moet het plan op het concrete perceel kunnen worden beoordeeld. Daarnaast gelden technische bouwregels. Die twee beoordelingen hebben een andere functie, ook wanneer informatie in dezelfde tekeningen terugkomt.

SBO kan bevestigde uitgangspunten voor de aanvraag en technische uitwerking verwerken. De beoordeling van het bevoegd gezag en specialistische berekeningen blijven bij de verantwoordelijke partijen.

Bij een vrijstaande woning komen dakranden, gevelsprongen, kozijnen, kelder, maaiveld en materiaalovergangen samen. Principedetails maken zichtbaar welke informatie nog van constructeur, leverancier of bouwfysisch adviseur nodig is.

Voor uitvoering worden relevante knooppunten verder uitgewerkt zodra producten en maatvoering voldoende vaststaan. Lees hoe u een bouwkundig detail laat maken zonder open verantwoordelijkheden te verbergen.

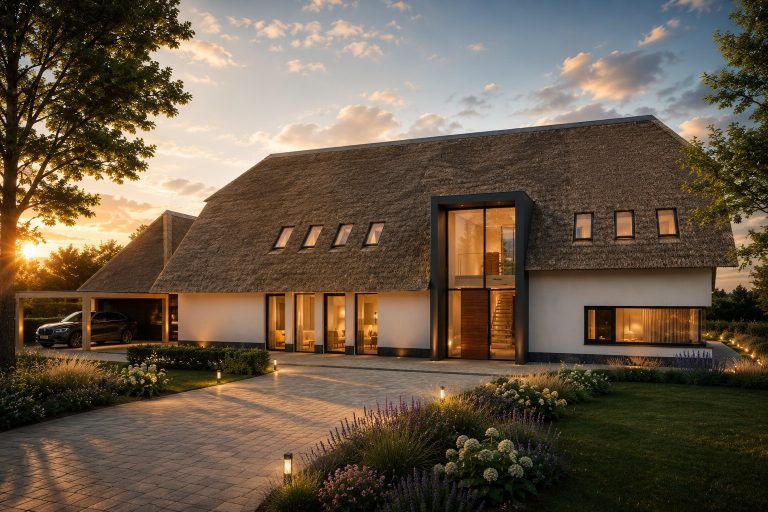

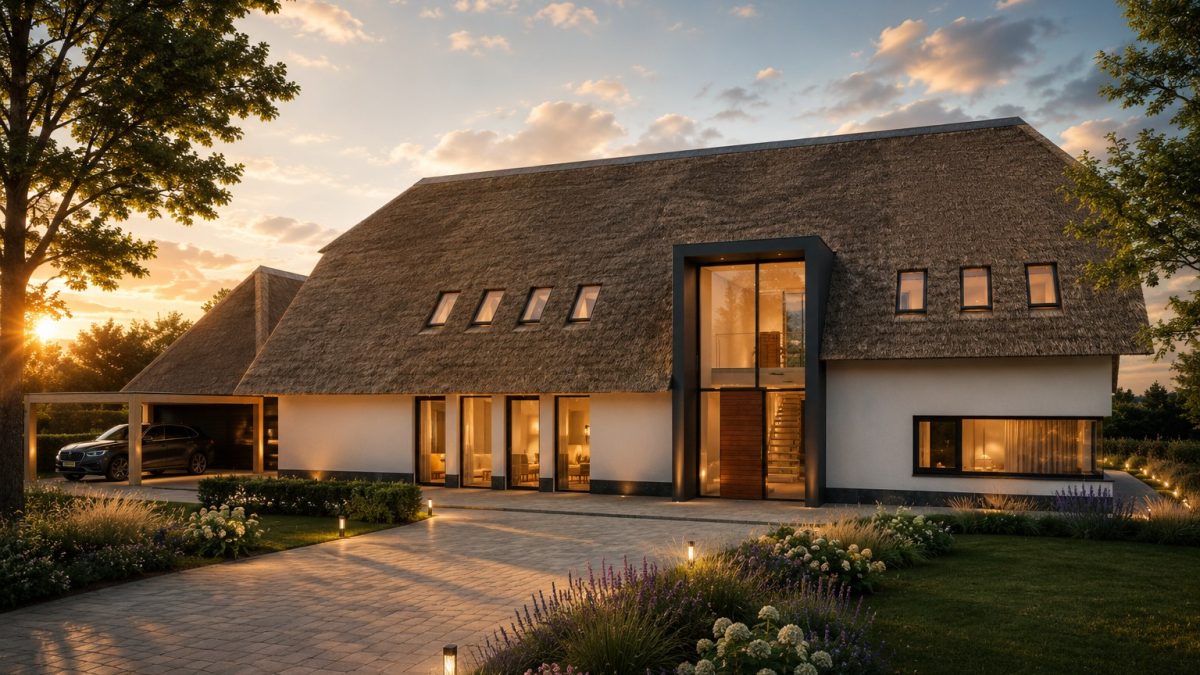

Bij Woonhuis Brabant werkte SBO het project van voorlopig en definitief ontwerp door richting vergunning, Bbl en uitvoering. De verbonden volumes, kelder, parkeergarage, zwembad en kap vragen om één consistente BIM-basis en nauwkeurige bouwkundige detaillering.

Het project is nog in uitvoering. De case beschrijft de bouwkundige uitwerking; zij geeft geen standaardoplossing of garantie voor een andere woning of locatie.

Stuur het ontwerp, situatietekening, kadastrale ondergrond, gewenste projectfase en beschikbare informatie van constructeur en andere adviseurs. Benoem ook welke besluiten al definitief zijn en welke nog moeten worden onderzocht.

SBO kan dan een levering voorstellen met duidelijke input, output en controlemomenten. Dat voorkomt dat vergunningstekeningen en uitvoeringsinformatie zonder faseafspraak door elkaar gaan lopen.
