Wat laat een bouwkundig detail daadwerkelijk zien?
Een detailtekening zoomt in op één aansluiting die op een plattegrond, gevel of doorsnede niet voldoende leesbaar is. De tekening brengt geometrie, maatvoering, materiaalopbouw en de volgorde van bouwdelen bij elkaar.
Afhankelijk van het knooppunt kunnen ook isolatiecontinuïteit, lucht- en waterkering, bevestigingsruimte, toleranties en afwerking worden aangegeven. Een detail is pas bruikbaar wanneer de uitgangspunten van ontwerp, constructie en gekozen producten voldoende vaststaan.
Welke schaal past bij een detail?
Er bestaat geen universele schaal voor ieder detail. Een principedetail kan de opbouw en volgorde tonen; een uitvoeringsdetail vraagt vaak meer maatvoering en productspecifieke informatie. De schaal wordt gekozen op basis van wat de ontvanger moet kunnen controleren of maken.
Belangrijker dan het schaalgetal is dat alle relevante lagen en aansluitingen leesbaar zijn en dat duidelijk blijft welke informatie definitief of nog door een leverancier of constructeur te bevestigen is.
Welke aansluitingen kan SBO uitwerken?
01 Gevel en vloer
Draagstructuur, vloerrand, isolatie, spouw, gevelbekleding en afwerking worden in samenhang getoond.
02 Kozijn en gevel
Negge, stelruimte, dorpel, waterkering, isolatie en binnenafwerking worden op elkaar afgestemd.
03 Dak en gevel
Dakopbouw, luchtdichte laag, isolatie, waterdichting en dakrand moeten zonder onduidelijke onderbreking aansluiten.
04 Fundering en plint
De overgang tussen gevel, vloer, fundering en maaiveld wordt bouwkundig uitgewerkt op basis van constructieve uitgangspunten.
05 Balkon of galerij
Aansluitingen worden pas definitief wanneer constructieve en productspecifieke gegevens beschikbaar zijn.
06 Materiaalovergang
Verschillen in opbouw, werking, tolerantie en afwerking worden op één controleerbaar knooppunt samengebracht.
Luchtdicht, waterkerend en thermisch: wat is de bouwkundige scope?
Het detail kan laten zien waar de isolatielaag doorloopt, waar een lucht- of waterkerende laag aansluit en hoe koudebruggevoelige overgangen bouwkundig worden benaderd. Dat maakt de ontwerpintentie controleerbaar.
Een detailtekening is niet automatisch een specialistische prestatieberekening of productgarantie. Benodigde berekeningen, systeemadviezen en leveranciersvoorschriften blijven afzonderlijke input en moeten in de uitwerking herkenbaar worden verwerkt.
Welke informatie moet vooraf beschikbaar zijn?
Lever de relevante plattegrond, gevel en doorsnede, materiaalkeuzes, peilen en maatvoering, plus beschikbare constructieve en leveranciersinformatie. Benoem welke projectfase en welke ontvanger het detail dient.
Ontbrekende gegevens worden niet stilzwijgend ingevuld. Zij worden als open punt vastgelegd totdat de verantwoordelijke partij de informatie heeft bevestigd.
Wat levert de constructeur en wat verwerkt SBO?
De constructeur bepaalt constructieve afmetingen, wapening, bevestigingsprincipes en draagwerking voor zover die binnen zijn opdracht vallen. SBO verwerkt de vrijgegeven informatie in de bouwkundige aansluiting en controleert de ruimtelijke samenhang.
Een bouwkundig detail verandert de constructieve verantwoordelijkheid niet.
Detail voor vergunning of voor aannemer?
Voor een vergunning kan een principedetail nodig zijn om een bouwkundige opbouw of prestatie aannemelijk te maken. Voor uitvoering heeft de aannemer vaak preciezere maatvoering, materialen, aansluitvolgorde en afgestemde productinformatie nodig.
Bespreek daarom vooraf of het detail voor toetsing, prijsvorming, werkvoorbereiding of daadwerkelijke uitvoering wordt gemaakt. Lees ook over uitvoeringstekeningen.
PROJECT IN DE PRAKTIJK
Detailengineering en BIM-coördinatie bij AKA Almere

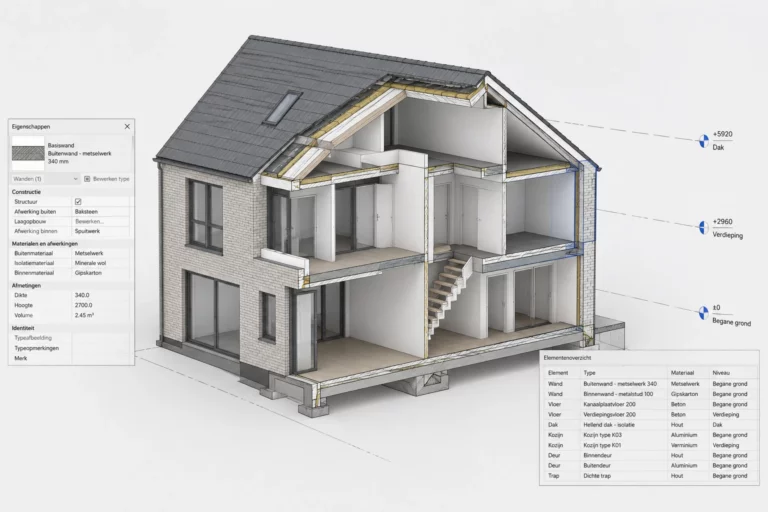

Bij AKA Almere werkte SBO bouwkundige details en uitvoeringsinformatie uit binnen een bredere BIM- en coördinatieopdracht. Daardoor konden aansluitingen, modelinformatie en input van andere disciplines vanuit dezelfde projectbasis worden afgestemd.
VOLGENDE STAP
Heeft uw project een technisch detail nodig?
Stuur de overzichtstekening, het betreffende knooppunt en beschikbare informatie van constructeur en leveranciers. We bekijken welke detailuitwerking passend is.
FAQ
Veelgestelde vragen
Wat is een bouwkundig detail?
Een bouwkundig detail is een vergrote uitwerking van een aansluiting tussen bouwdelen, bijvoorbeeld bij gevel, dak, kozijn, vloer of fundering. Het detail maakt opbouw, positie en onderlinge aansluiting duidelijk.
Wanneer moet een bouwkundig detail worden gemaakt?
Een detail is vooral nodig wanneer de aansluiting niet voldoende uit plattegrond, gevel of doorsnede blijkt of wanneer voor uitvoering extra technische informatie nodig is.
Kan SBO één los detail uitwerken?
Ja. Wanneer de uitgangspunten en aansluitende bouwdelen voldoende bekend zijn, kan ook één specifieke aansluiting afzonderlijk worden uitgewerkt.
Welke informatie heeft SBO nodig?
Overzichtstekeningen, ontwerpuitgangspunten en relevante informatie van constructeur, leveranciers en andere adviseurs.
Berekent SBO de constructie in het detail?
Nee. SBO kan de bevestigde constructieve uitgangspunten bouwkundig in het detail verwerken, maar de constructeur blijft verantwoordelijk voor berekening en dimensionering.
Kan leveranciersinformatie worden verwerkt?
Ja. Relevante maatvoering, profielen en aansluitvoorwaarden van gekozen producten kunnen in het detail worden verwerkt wanneer die informatie beschikbaar is.
Is een detailtekening hetzelfde als een uitvoeringstekening?
Een detail kan onderdeel zijn van een uitvoeringstekeningenset, maar is niet automatisch de volledige set.
Voor wie maakt SBO bouwkundige details?
Voor onder meer architecten, aannemers, ontwikkelaars en opdrachtgevers die een bouwkundige aansluiting verder technisch willen laten uitwerken.
