Bouwtekeningen voor een zorgcomplex laten maken

De tekeningen moeten de wooneenheden, algemene ruimten, entrees, verkeersroutes, technische zones en buitenruimte als één gebouw laten functioneren. Plattegronden, gevels en doorsneden gebruiken dezelfde stramienen en peilen. Welke bladen nodig zijn, hangt af van het zorgconcept en de projectfase.

Een zorgcomplex is geen gewone woningserie met een ander label. De relatie tussen privéruimten, begeleiding, gedeelde voorzieningen en gebouwinstallaties bepaalt de bouwkundige opzet. De lokale projectcontext staat ook beschreven bij zorgwoningen in Emmeloord.

Toegang, gangen, deuren, liften en gezamenlijke ruimten worden afgestemd op het beoogde gebruik. De tekening maakt maatvoering en onderlinge relaties zichtbaar, zodat opdrachtgevers en adviseurs dezelfde route- en ruimte-indeling beoordelen.

Toegankelijkheids- en veiligheidsuitgangspunten komen van de daarvoor verantwoordelijke partijen. SBO verwerkt bevestigde informatie in de bouwkundige set en signaleert wanneer een ontwerpwijziging andere tekeningen raakt.

Repeterende kamers of woningen kunnen als typen worden georganiseerd. Daarbij blijven hoekposities, aansluitingen op algemene ruimten, gevelvarianten en installatiezones herkenbaar. Dit voorkomt dat een wijziging onvolledig over meerdere bouwlagen wordt doorgevoerd.

Ook renovatie en vernieuwbouw vragen een heldere scheiding tussen bestaande en nieuwe onderdelen. Broninformatie wordt beoordeeld voordat zij als maatvaste projectbasis wordt gebruikt.

Een zorggebouw kent vaak veel schachten, sparingen en technische voorzieningen. De constructeur en installatie- of brandveiligheidsadviseur leveren hun eigen uitgangspunten. SBO verwerkt vrijgegeven informatie en controleert de bouwkundige samenhang tussen plattegrond, doorsnede en detail.

Een tekening vervangt geen specialistische berekening. Status en verantwoordelijkheid blijven zichtbaar, zodat een voorlopige positie niet ongemerkt als definitieve uitvoeringsinformatie wordt behandeld.

Ook wijzigingen krijgen een duidelijke status. Pas na vrijgave worden nieuwe posities of prestaties als projectuitgangspunt gebruikt; eerdere varianten blijven niet ongemerkt in tekeningen circuleren.

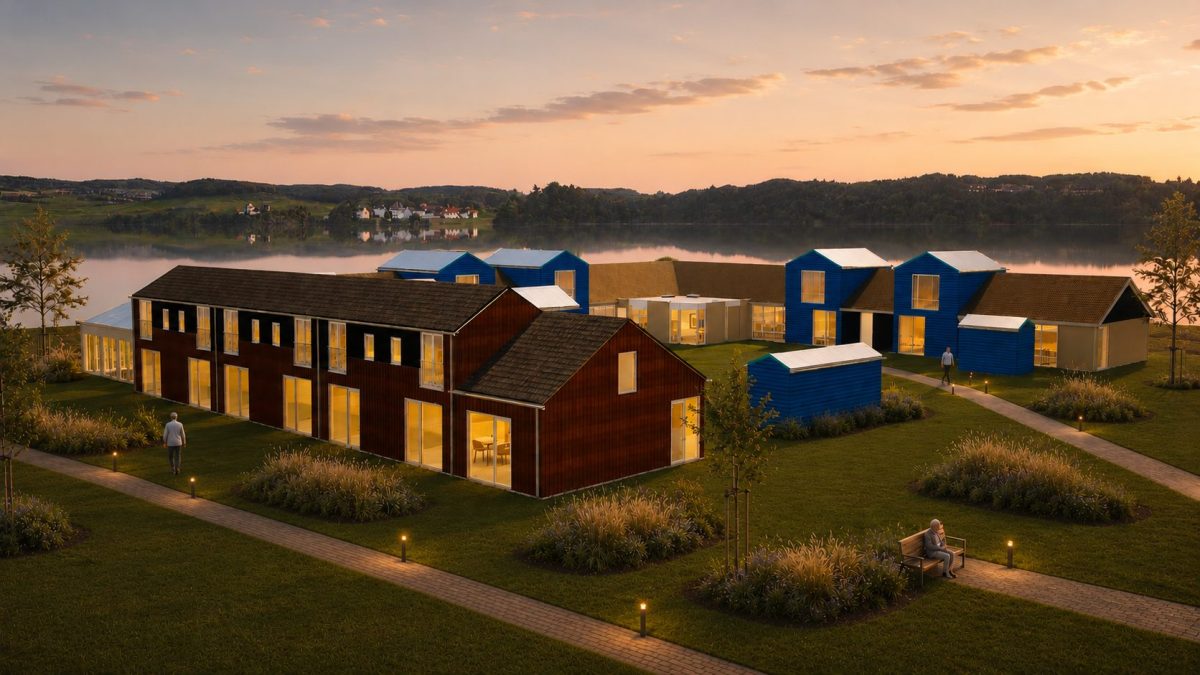

Voor een woonzorgcomplex in Emmeloord verzorgde SBO BIM-modellering en vergunningsuitwerking. Na afronding van de vergunning werd de uitvoeringsinformatie verder uitgewerkt met aandacht voor maatvoering, herhaalbaarheid en overdracht.

De case toont hoe een zorgproject van aanvraag naar verdere technische uitwerking kan groeien. Het specifieke zorgconcept en de adviseursverdeling worden voor ieder nieuw project opnieuw vastgesteld.

Stuur het ontwerp, ruimteprogramma, zorgconcept, gewenste fase en beschikbare informatie van adviseurs. Voeg waar relevant bestaande tekeningen, opnamegegevens en een overzicht van woning- of kamertypen toe.

SBO kan dan een passende tekenlijst, modelindeling en afstemmingsroute voorstellen. Open beslissingen worden benoemd voordat de technische uitwerking begint.
