Bouwtekening voor een gevelwijziging laten maken

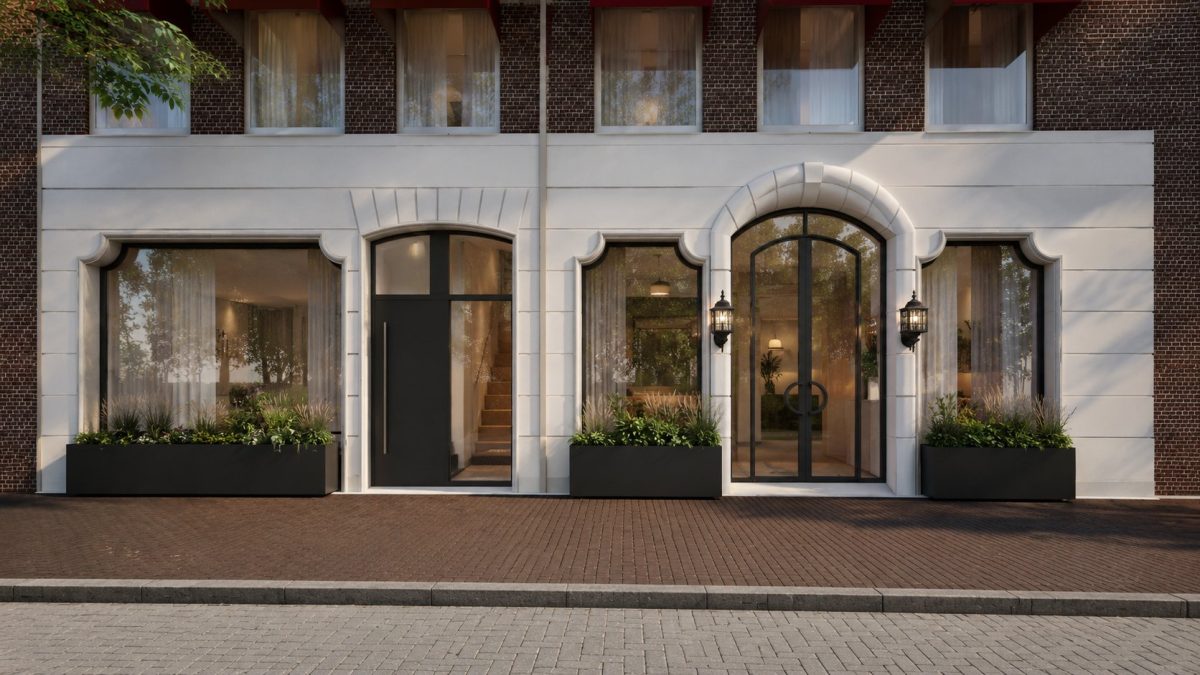

Een gevelwijziging is iedere aanpassing waardoor de buitenzijde of een opening in de gevel verandert. Dat kan een nieuw raam zijn, een bestaand kozijn dat groter of kleiner wordt, een pui die wordt vervangen of een wijziging van materiaal en gevelbeeld.

Voor de tekenopdracht is vooral belangrijk wat blijft, wat verdwijnt en wat nieuw wordt. Die vergelijking bepaalt welke gevels, plattegronden, doorsneden en details nodig zijn.

De bestaande gevel laat de huidige openingen, hoogtes en materiaalverdeling zien. De nieuwe gevel maakt dezelfde onderdelen na de wijziging zichtbaar, zodat verschillen direct controleerbaar zijn.

• Een relevante plattegrond legt de positie en breedte van de opening vast.
• Een doorsnede maakt hoogtes, vloerpeilen en de aansluiting op dak of vloer inzichtelijk.
• Een detail is nodig wanneer een aansluiting rond kozijn, dorpel, waterslag, isolatie of gevelafwerking kritisch is.

Welke onderdelen in de set komen, hangt af van het doel: vergunning, constructieve afstemming of uitvoering.

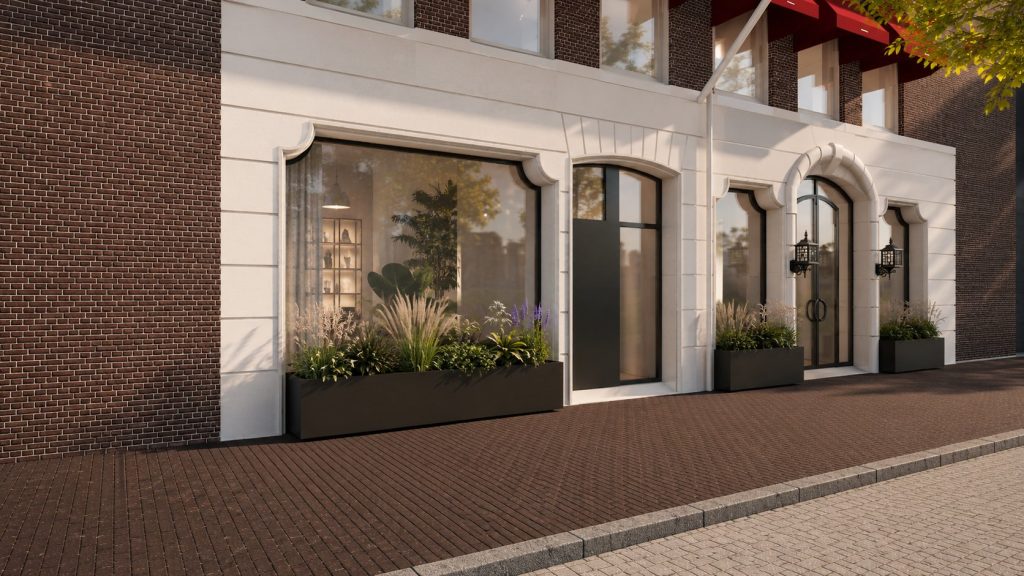

Bij kozijnen en puien worden positie, breedte, hoogte en aansluiting op de bestaande gevel vastgelegd. Ook het verschil tussen de bestaande opening en de gewenste nieuwe sparing moet duidelijk zijn.

In een latere technische fase kunnen negge, profielmaat, stelruimte en leverancierinformatie nodig zijn. Die informatie wordt pas verwerkt wanneer het gekozen kozijn- of puisysteem voldoende vaststaat.

Een ander gevelmateriaal verandert niet alleen het uiterlijk. Verschillen in laagdikte kunnen gevolgen hebben voor de ligging van het buitenvlak, de aansluiting op kozijnen en de overgang naar dak, vloer of aangrenzend metselwerk.

Ook isolatie, vochtkering en waterafvoer kunnen opnieuw moeten worden gedetailleerd. Productprestaties en definitieve opbouwen worden alleen vastgelegd op basis van bevestigde project- en leverancierinformatie.

Dat is afhankelijk van de locatie, de omvang van de wijziging en de regels die voor het gebouw en perceel gelden. Een kleine wijziging aan een weinig zichtbare gevel kan anders worden beoordeeld dan een nieuwe pui of een verandering van het straatbeeld.

Voor een aanvraag moeten bestaand en nieuw gevelbeeld, maatvoering en relevante plattegrondinformatie onderling kloppen. Met het adres en een schets kan eerst worden bepaald welke route en stukken moeten worden onderzocht.

Een beperkte wijziging in een niet-dragend geveldeel hoeft niet dezelfde constructieve gevolgen te hebben als een brede nieuwe opening in een dragende buitenwand. Bij een dragende gevel moet een constructeur de bestaande draagroute en de benodigde opvang beoordelen.

SBO verwerkt de door de constructeur bevestigde randvoorwaarden in de bouwkundige tekeningen. De constructieve berekening en dimensionering blijven de verantwoordelijkheid van de constructeur.

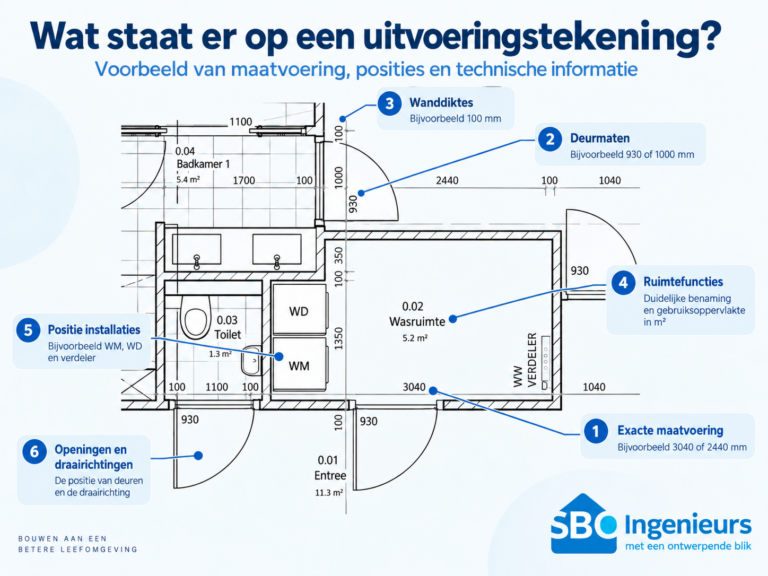

Voor uitvoering zijn vaak meer gegevens nodig dan voor de vergunningsbeoordeling. Denk aan de bevestigde kozijnmaat, positie van latei of andere constructieve opvang, dorpel en waterslag, maatvoering van de opening en de aansluiting van binnen- en buitenafwerking.

Door deze informatie vóór bestelling en uitvoering af te stemmen, worden verschillen tussen geveltekening, constructeur en leverancier eerder zichtbaar.

Leg vast welke opening, pui of materiaalzone verandert en welke bestaande maten behouden blijven. Foto’s recht op de gevel, binnenfoto’s en beschikbare plattegronden helpen om de positie van vloeren, wanden en kozijnen te begrijpen.

Een gevelwijziging kan ook gevolgen hebben voor draagconstructie, waterdichting, isolatie en detaillering. Die onderwerpen worden alleen uitgewerkt voor zover ze binnen de opdracht vallen en de benodigde adviseursinformatie beschikbaar is.
