Bestaand Revit-model laten controleren vóór verdere uitwerking

Een bestand dat opent, is niet automatisch een betrouwbare basis voor vergunning, coördinatie of uitvoering. Elementen kunnen verkeerd zijn geclassificeerd, niveaus of coördinaten kunnen afwijken en modelgeometrie kan zijn gebaseerd op verouderde tekeningen. Een controle maakt zichtbaar wat bruikbaar is, waar herstel nodig is en welke informatie niet kan worden bevestigd.

Dit is een andere intentie dan BIM-tekenwerk uitbesteden. Daar staat capaciteit centraal; hier gaat het om de geschiktheid van een bestaand model vóór vervolgwerk.

Bepaal eerst het beoogde gebruik. Voor hoeveelheden zijn andere controles nodig dan voor vergunningstekeningen of detailuitwerking. Een controle kan onder meer kijken naar niveaus en grids, coördinaten, families, views, modelwaarschuwingen, links, classificatie, maatvoering en aansluiting op bronbestanden.

Niet ieder onderdeel kan alleen op basis van het model worden bevestigd. Materiaalopbouw, verborgen constructie en productspecificaties blijven onzeker wanneer betrouwbare broninformatie ontbreekt.

Lever de tekeningen, modellen, revisielijst en projectafspraken aan waarop het Revit-model is gebaseerd. Zonder die bronnen kan SBO wel technische modelkwaliteit beoordelen, maar niet vaststellen of het gebouw inhoudelijk overeenkomt met ontwerp of werkelijkheid.

Bij een bestaand gebouw kan een opname nodig zijn. Een modelcontrole is niet hetzelfde als een volledige opname of as-built verificatie.

Het resultaat kan bestaan uit een afgebakende bevindingenlijst, prioriteiten voor herstel en een advies over voortzetten, opschonen of gedeeltelijk opnieuw opbouwen. Als SBO ook het vervolgwerk uitvoert, wordt vastgelegd welke correcties eerst nodig zijn en welke open punten bij andere partijen blijven.

Een beoordeling is geen automatische vrijgave voor ieder gebruik. De overeengekomen controleomvang en versie moeten bij het resultaat herkenbaar blijven.

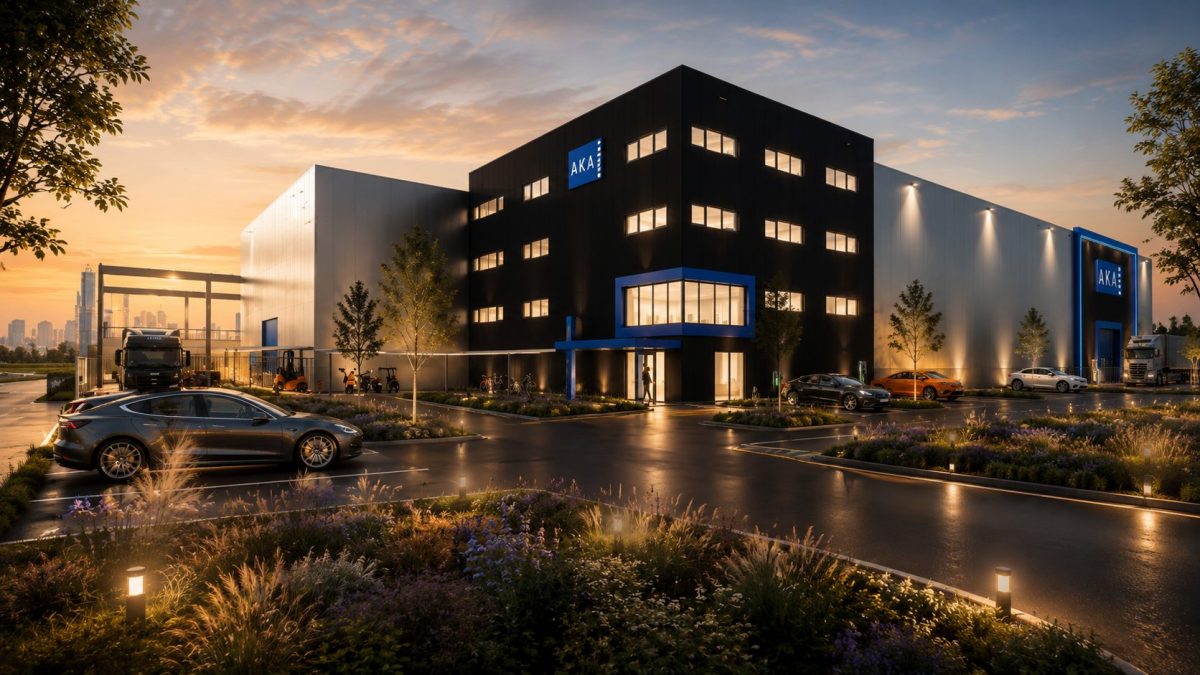

Bij AKA in Almere ondersteunde SBO de bouwkundige uitwerking in Revit van ontwerp en vergunning tot uitvoeringsontwerp, detailengineering en IFC-coördinatie. Zo’n doorlopende modelroute laat zien waarom versiebeheer, broninformatie en faseafspraken essentieel zijn.

Dit project ging niet over de controle van een extern aangeleverd model. Het laat wel zien hoe modelkwaliteit en overdracht rechtstreeks invloed hebben op het vervolgwerk.

Een goed opgebouwd model kan na gerichte correcties worden voortgezet. Bij fundamentele problemen met niveaus, coördinaten of bronbetrouwbaarheid kan gedeeltelijk opnieuw opbouwen veiliger en efficiënter zijn. Die keuze volgt pas na de afgesproken controle.

Voor een nieuwe uitvoeringsfase leest u ook wat een uitvoeringsmodel in Revit inhoudt en welke informatie daarvoor moet zijn bevestigd.
