Fundering aanbouw: op staal, palen en aansluiting op de woning

De juiste keuze begint met de belasting die de aanbouw naar de grond moet afdragen en met de vraag of de ondergrond die belasting kan opnemen. Ook de bestaande woning telt mee. Een bestaande woning kan anders zijn gefundeerd dan de nieuwe aanbouw, of in de loop der tijd zijn verbouwd.

Voor de beoordeling zijn onder meer van belang:

• de opbouw en het gebruik van de aanbouw;
• de verwachte belastingen uit dak, gevels en vloer;
• de draagkracht en vervorming van de ondergrond;
• de funderingswijze en staat van de bestaande woning;
• de grootte van de opening in de achtergevel;
• de aansluiting tussen oud en nieuw.

Een eerste plan voor een aanbouw of uitbouw kan dus niet los worden gezien van de constructie eronder en ernaast.

Belastingen volgen een route door het gebouw. Vereenvoudigd ziet die route er zo uit:

dak, vloer en gevels → wanden of kolommen → fundering → ondergrond

Wordt een dragende achtergevel geopend, dan verandert die route. Een ligger kan de belasting boven de opening opvangen, maar die belasting moet via opleggingen of kolommen verder naar beneden worden gebracht. Daardoor kunnen ook de vloer en fundering aandacht vragen.

Een fundering is daarom geen los onderdeel dat pas aan het einde wordt gekozen. De funderingswijze, gevelopening en bouwkundige indeling moeten op elkaar aansluiten.

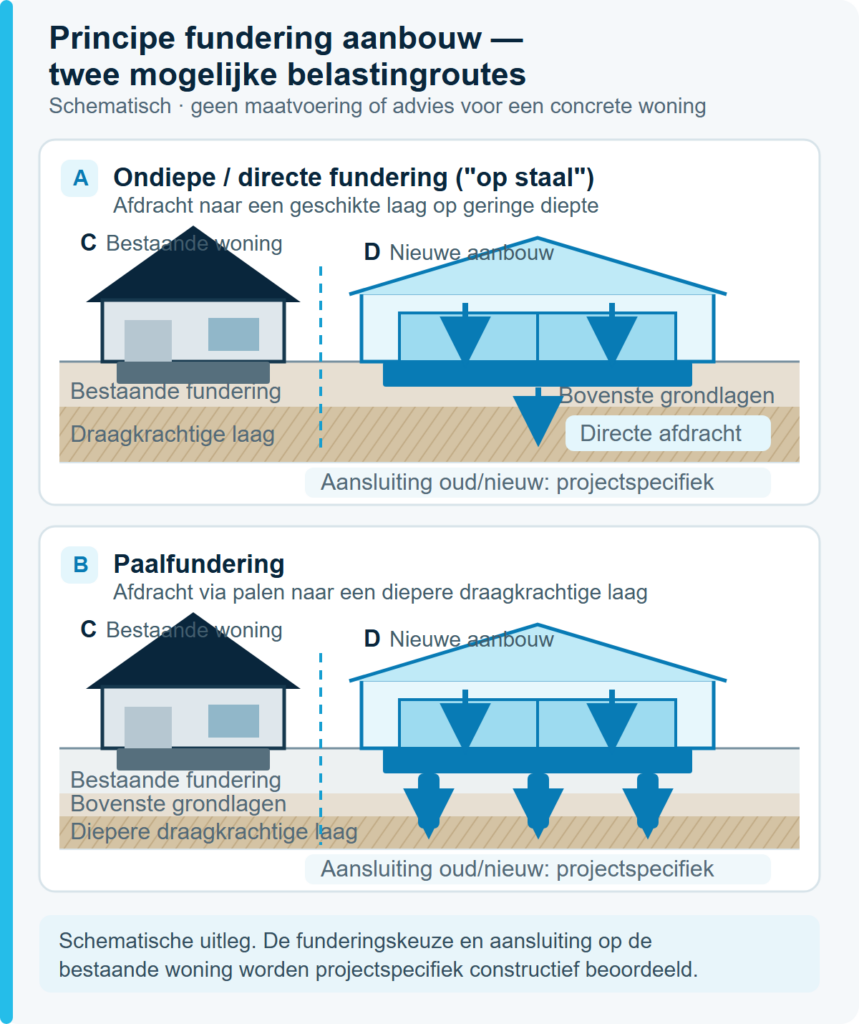

Bij een fundering op staal wordt de belasting via een ondiepe fundering direct aan de onderliggende bodem overgedragen. De naam is verwarrend: op staal betekent niet dat de fundering van staal wordt gemaakt. Het gaat om de manier waarop de fundering op de ondergrond draagt.

Of dit voor uw aanbouw geschikt is, hangt af van de ondergrond, de belasting, verwachte zetting en de bestaande situatie. Uit alleen een postcode, woningtype of foto kan dat niet betrouwbaar worden bepaald. Ook geven we daarom geen standaardbreedte of standaarddiepte: die horen bij het concrete ontwerp en de constructieve beoordeling.

Een paalfundering draagt belastingen af naar diepere draagkrachtige lagen. Deze oplossing kan in beeld komen wanneer de combinatie van ondergrond, belastingafdracht, verwachte vervorming, zettingsgedrag en de bestaande situatie daar aanleiding toe geeft. Dat kan bijvoorbeeld spelen als de bovenste lagen de belasting niet voldoende betrouwbaar kunnen opnemen, maar er is geen universele beslisregel.

Dat betekent niet dat iedere aanbouw in een bepaalde plaats of provincie op palen moet. Het type palen, de lengte, het aantal en de verdere dimensionering volgen uit projectspecifieke constructieve en zo nodig geotechnische beoordeling. Zonder die gegevens is een algemene uitspraak niet verantwoord.

Niet bij iedere aanbouw is automatisch een nieuwe sondering nodig. Wel moet voldoende betrouwbare informatie over de ondergrond beschikbaar zijn om de funderingskeuze te kunnen onderbouwen. Een sondering is een geotechnische onderzoeksmethode waarmee informatie over de ondergrond wordt verzameld.

Soms zijn bestaande gegevens beschikbaar. De constructeur en waar nodig geotechnisch adviseur beoordelen dan of die gegevens actueel, betrouwbaar en representatief zijn voor de plaats van de aanbouw. Een sondering van een buurperceel is dus niet automatisch bruikbaar voor uw plan.

Als de beschikbare informatie onvoldoende zekerheid geeft, kan aanvullend onderzoek nodig zijn. Welke informatie nodig is, volgt uit de woning, het plan en de lokale ondergrond — niet uit een algemene online vuistregel.

Daar bestaat geen universeel antwoord op. Enige zetting of vervorming kan een normaal constructief verschijnsel zijn. Het aandachtspunt is ongewenst verschil in vervorming tussen oud en nieuw. Dat verschil kan leiden tot scheurvorming of andere schade.

Bij de detaillering worden daarom onder meer bekeken:

• de bestaande en nieuwe funderingswijze;
• de belastingroute in beide bouwdelen;
• de verwachte vervorming of zetting;
• de aansluiting van vloer, gevel en dak;
• de plaats waar beweging wel of juist niet moet worden overgedragen.

In het ene project kan een constructieve koppeling passend zijn. In een ander project wordt een aansluiting juist zo ontworpen dat beweging beheerst kan worden opgevangen. De constructeur bepaalt en dimensioneert de constructieve oplossing. SBO verwerkt de vrijgegeven uitgangspunten in de bouwkundige tekeningen, maatvoering en details. Daarmee neemt SBO de formele constructieve verantwoordelijkheid van de constructeur niet over.

Bij veel aanbouwen wordt een groot deel van de achtergevel verwijderd om één open woonruimte te maken. Als die gevel dragend is, moet de belasting erboven worden opgevangen. Vaak gebeurt dat met een ligger en opleggingen of kolommen, maar de precieze oplossing verschilt per woning.

Die nieuwe belastingpunten moeten veilig verder kunnen afdragen. Daarom kunnen ook de bestaande vloer en fundering moeten worden beoordeeld. Lees meer over de samenhang tussen een draagmuur verwijderen, de constructeur en bouwtekeningen.

Hoe completer de uitgangssituatie, hoe gerichter het plan kan worden beoordeeld. Stuur bij voorkeur:

• het adres;
• bestaande bouwtekeningen, als die beschikbaar zijn;
• foto’s en informatie over de huidige situatie;
• de gewenste hoofdafmetingen van de aanbouw;
• de gewenste opening in de achtergevel;
• bekende informatie over de bestaande fundering;
• beschikbare bodem- of sonderingsgegevens.

Ontbreekt een deel van deze informatie, dan hoeft dat niet direct een probleem te zijn. Eerst wordt bekeken wat bruikbaar is en wat nog moet worden opgenomen of onderzocht. Het overzicht welke bouwtekeningen voor een aanbouw nodig zijn helpt om het tekenpakket af te bakenen.

Een aanbouw kan in sommige situaties zonder omgevingsvergunning voor een deel van de activiteit worden gebouwd. Dat betekent niet dat technische bouwregels of constructieve veiligheid vervallen. Controleer het concrete plan via het Omgevingsloket en laat de draagconstructie beoordelen wanneer het plan daar aanleiding toe geeft.

Voor de ruimtelijke voorwaarden, de 4-meterregel en het achtererf verwijzen we naar het artikel over vergunningvrij aanbouwen. Bij twijfel over de rolverdeling leest u ook wanneer u een constructeur nodig heeft.

Bij de uitbouw aan de achterzijde in Arnhem is de bestaande woning in Revit gemodelleerd en is de nieuwe uitbouw bouwkundig uitgewerkt. In de vastgelegde projectinformatie worden de dragende achtergevel, fundering, staalconstructie, grote glaspuien en bouwkundige aansluitingen in samenhang genoemd. Ook zijn maatvoering, vergunningstukken en detaillering uitgewerkt.

Deze case laat vooral zien hoe fundering, staalconstructie, gevelopening en bouwkundige aansluitingen in samenhang worden uitgewerkt. De beschikbare projectinformatie geeft geen basis om hieruit een specifiek funderingstype, sondering of door SBO uitgevoerde constructieberekening af te leiden.

Vroege afstemming is vooral verstandig wanneer een grote gevelopening gewenst is, de bestaande fundering onbekend is, de ondergrond onzeker is of de aanbouw een afwijkende opbouw of belasting krijgt. Dan kan de constructieve route worden bepaald voordat tekeningen, kozijnen en aansluitdetails ver zijn uitgewerkt.

SBO brengt de bestaande en nieuwe situatie bouwkundig samen. Waar een berekening nodig is, worden de vragen over fundering, ligger, opleggingen en aansluitingen met een constructeur afgestemd. Bekijk hoe constructieberekeningen binnen het bouwplan worden gecoördineerd en wat specifiek speelt bij een constructieberekening voor een aanbouw.
