Welke tekeningen zijn nodig voor een nieuw bedrijfspand?
Een nieuw bedrijfspand begint met programma, terreinpositie, routing en logistiek. Vanuit die basis worden stramien, hoofdmaatvoering, plattegronden, gevels, doorsneden en dakvorm gecoördineerd.
De uiteindelijke set verschilt per fase. Vergunning, aanbesteding, leveranciersafstemming en uitvoering vragen ieder een passend informatieniveau.
IN DE UITWERKING
De bouwkundige basis van het plan
01 Situatie
Ligging, perceel, ontsluiting en relevante afstanden worden in de projectcontext vastgelegd. De ligging, perceelgrenzen en relevante afstanden worden hiermee in hun context getoond.
02 Plattegronden
Indeling, gebruik, maatvoering, trappen en belangrijke bouwkundige onderdelen worden per bouwlaag weergegeven. Daarop worden maatvoering, ruimten, openingen en de samenhang tussen bestaande en nieuwe situatie leesbaar vastgelegd.
03 Gevels
Gevelopbouw, openingen, materiaalindeling en hoogtes worden consequent uitgewerkt. Ze maken wijzigingen in openingen, hoogtes, materialen en aansluitingen zichtbaar.
04 Doorsneden
Peilen, bouwhoogtes, vloeren, daken en verticale samenhang worden inzichtelijk gemaakt. Daarmee worden hoogtes, vloer- en dakopbouw en verticale aansluitingen controleerbaar.
Plattegronden, gevels en doorsneden
Plattegronden leggen functies, verkeersroutes, maatvoering en relaties tussen kantoor, productie en opslag vast. Gevels en doorsneden maken bouwhoogte, vloerpeilen, dakvorm en openingen controleerbaar.
Deze tekeningen vormen samen de bouwkundige onderlegger voor afstemming met constructie en installaties. Wijzigingen worden vanuit dezelfde versie beheerd.
Constructieve afstemming
Stramien, overspanningen, vloerniveaus en positie van grote openingen beïnvloeden de constructieve opzet. De constructeur bepaalt berekening en dimensionering; SBO verwerkt de vrijgegeven uitgangspunten bouwkundig.
Door constructieve keuzes vroeg te koppelen aan routing, gevel en installatieruimte worden latere conflicten beperkt.
Bbl, BENG en MPG
Afhankelijk van gebruik en projectfase kunnen technische bouwregels, energieprestatie en milieuprestatie relevante onderbouwingen vragen. Daarvoor moeten geometrie, gebruiksfuncties, oppervlakten en materiaal- of installatie-uitgangspunten voldoende stabiel zijn.
SBO coördineert beschikbare resultaten binnen de bouwkundige set. Specialistische berekeningen blijven bij de daarvoor aangewezen adviseur of binnen een afzonderlijk overeengekomen SBO-onderdeel.
Installaties als afstemmingsdiscipline
Installatieruimte, schachten, opstelplaatsen en sparingen moeten passen binnen stramien, dak en gebruikszones. De installatieadviseur bepaalt het systeem en de capaciteit.
SBO verwerkt de bevestigde ruimtelijke gevolgen in model en tekeningen. Openstaande informatie blijft herkenbaar totdat deze is vrijgegeven.
Detailengineering en uitvoering
In de uitvoeringsfase worden aansluitingen rond gevel, dak, vloer, puien en constructieve overgangen verder uitgewerkt. Leveranciersdetails en productmaten moeten daarvoor tijdig beschikbaar zijn.
De afgesproken details ondersteunen werkvoorbereiding en coördinatie. De aannemer en leveranciers behouden hun eigen controle- en uitvoeringsverantwoordelijkheid.
BIM als gedeelde projectbasis
Een BIM-model kan programma, constructieve uitgangspunten en bouwkundige uitwerking vanuit één coördinatenstelsel verbinden. Versies, modeldoel en informatie per bouwdeel worden vooraf afgesproken.
BIM maakt ontbrekende adviseursinformatie niet vanzelf compleet. Het helpt juist om afhankelijkheden en open punten tijdig zichtbaar te maken.
Welke beslissingen sturen de tekenplanning?
De positie op het terrein, logistiek, hoofdmaatvoering en constructieve opzet vormen de basis. Daarna volgen gevels, doorsneden, installatieruimte en details. Besluiten die te laat worden genomen kunnen in meerdere disciplines opnieuw werk veroorzaken.
Leg daarom per fase vast welke tekeningen voor vergunning, aanbesteding, leveranciers en uitvoering nodig zijn. Daarmee krijgt iedere adviseur tijdig de juiste onderlegger en blijft duidelijk welke informatie nog niet definitief is.
PROJECT IN DE PRAKTIJK

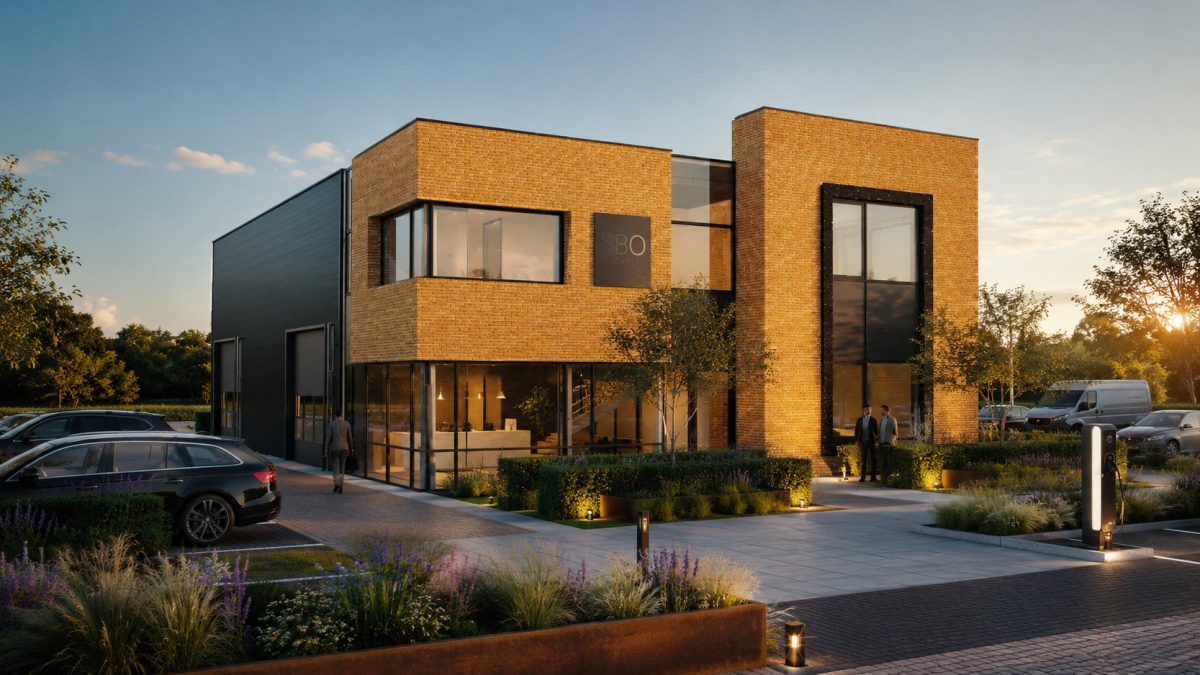

Nieuwbouw bedrijfspand Kampen
Voor dit kantoor en deze bedrijfshal werkte SBO het definitieve ontwerp bouwkundig uit in BIM en bereidde het de vergunningsstukken voor.
UW NIEUWBOUW
Wilt u een nieuw bedrijfspand technisch laten uitwerken?
Stuur de locatiegegevens, het ontwerp of programma van eisen en beschikbare adviseursinformatie. We bekijken welke bouwkundige uitwerking en coördinatie voor de volgende fase nodig zijn.
FAQ
Veelgestelde vragen
Welke tekeningen zijn nodig voor een nieuw bedrijfspand?
Meestal zijn situatie, plattegronden, gevels en doorsneden nodig, aangevuld met maatvoering, peilen en projectspecifieke technische informatie.
Kan SBO een nieuw bedrijfspand in BIM uitwerken?
Ja. Modeldoel, projectfase, informatiebehoefte en oplevering worden vooraf per opdracht afgesproken.
Verzorgt SBO ook de omgevingsvergunning?
Dat kan binnen de opdracht worden afgesproken. De benodigde aanvraagstukken en specialistische bijdragen worden vooraf bepaald.
Is een Bbl-toets nodig voor nieuwbouw?
De toepasselijke technische bouwregels moeten voor het concrete gebouw en de projectfase worden beoordeeld.
Kan SBO een BENG-berekening verzorgen?
SBO biedt BENG-berekeningen als bestaande dienst. De benodigde input en gecertificeerde scope worden projectspecifiek vastgesteld.
Kan SBO een MPG-berekening verzorgen?
SBO biedt MPG-berekeningen voor projecten waarop deze milieuprestatie-eis van toepassing is.
Wie bepaalt de draagconstructie?
De constructeur is verantwoordelijk voor berekening en dimensionering. SBO verwerkt bevestigde uitgangspunten in de bouwkundige uitwerking.
Zijn vergunningstekeningen ook uitvoeringstekeningen?
Niet automatisch. Voor uitvoering kunnen aanvullende details, maatvoering, opbouwen en leveranciersgegevens nodig zijn.
